| Модель | GD-30S | |
| Номінальний розмір | 15А-25А | |
| Застосування | пара | |
| Тиск на вході | не більше 2,0 МПа | |
| Знижений тиск | (А) 0,02-0,1 МПа (колір пружини: жовтий) | |
| (В) 0,05-0,4 МПа (колір пружини: блакитний) | ||
| (С) 0,35-1,0 МПа (колір пружини: жовто-зелений) | ||
| Мін. діфференц. тиск | 0,05 МПа | |
| Макс. коеф. зниження тиску | 10: 1 | |
| Максимальна температура | 220 ° C | |
| Витік через сідло клапана | не більше 0,1% номінальної витрати | |
| Матеріал | корпус | лита нержавіюча сталь (SCS14A) |
| клапан, сідло клапана | нержавіюча сталь | |
| сильфон | нержавіюча сталь | |
| З'єднання | різьба Rc по JIS | |
- Витончений дизайн, компактний і легкий.
- Проста конструкція, висока міцність і легкість в обслуговуванні.
- Просте встановлення завдяки різьбовим з'єднанням.
- Можливість регулювання тиску вручну без будь-яких інструментів.
- Висока зносостійкість і міцність клапана з нержавіючої сталі і сідла клапана.
- Встановлено фільтр (60 меш) для захисту клапана і сідла від забруднень.
- Відмінна працездатність забезпечується сильфоном зовнішнього тиску імпульсної трубки.
| номінальний розмір | d | L | H | H 1 | вага |
| 15А | Rc 1/2 | 80 | 196 | 50.5 | 1.9 |
| 20А | Rc 3/4 | 85 | 196 | 50.5 | 1.9 |
| 25А | Rc 1 | 95 | 196 | 77 | 2.0 |
| 40А | Rc 1-1 / 2 | 140 | 307 | 77 | 10.1 |
| 50А | Rc 2 | 150 | 307 | 77 | 10.4 |

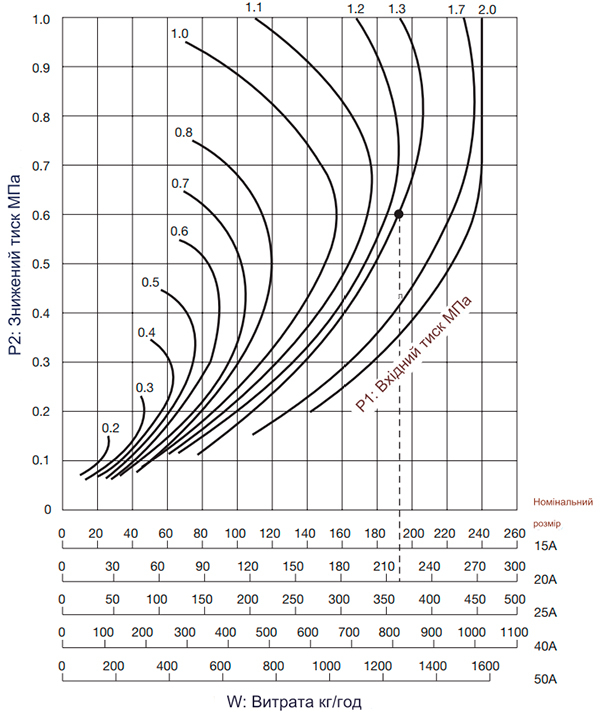

Діаграма підбору номінальних розмірів (для пари)
Приклад
При підборі номінального розміру редукційного клапана при тиску на вході (Р1), зниженому тиску (Р2) і витраті пари відповідно 1,3 МПа, 0,6 МПа і 200 кг /год обери точку перетину ліній тиску на вході 1,3 МПа і зниженого тиску 0,6 МПа. Від цієї точки проведіть лінію вниз від перетину ліній, щоб знайти номінальний розмір з витратою 200 кг / год або більше.
У цьому випадки номінальний розмір буде 20А.
Примітка. Діаграма підбору номінальних розмірів побудована на основі даних вимірювань. Як видно, конкретного зв'язку між різницею тисків і витратою на діаграмі немає, тому неможливо обчислити фіксований коефіцієнт С v.
• Коефіцієнт запасу слід прийняти рівним 80-90%.
