Зварний кожухопластінчатий теплообмінник

Зварні кожухопластинчасті теплообмінники ВІД ОПЕКС ЕНЕРГОСИСТЕМИ

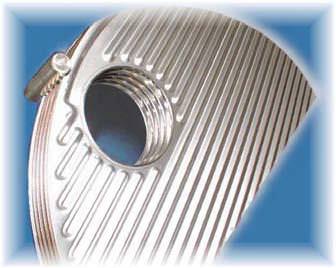

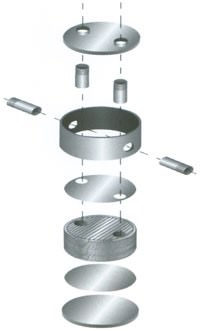

Зварний кожухопластинчастий теплообмінник розроблений для застосування з середовищами тиском 100 бар і більше, робочою температурою від 200 до 900 °C. Конструктивно, теплообмінник є пакетом пластин круглої або овальної форми, пластини зварені між собою в касети, які також зварюються між собою спеціальним чином, забезпечуючи стійкість до температурних деформацій.

Пакет пластин, оснащений розподільниками потоку по всій довжині пакета, встановлюється у циліндричний кожух. Одне середовище циркулює в каналі, усередині пакета пластин, інше середовище омиває пакет пластин зовні.

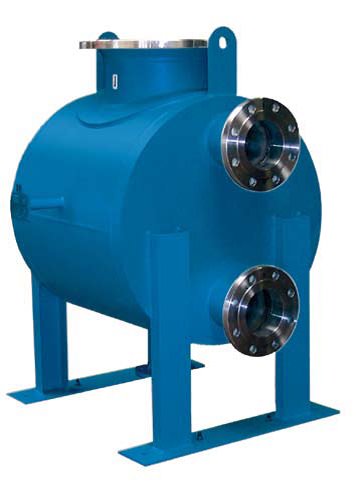

Внутрішній канал з'єднаний з вхідним та вихідним патрубками, привареними до однієї з плит (або відразу обом), що закриває торці циліндричного кожуха. Патрубки, що з'єднують канал, що омиває пакет пластин, приварені збоку кожуха. Так, наприклад, теплоносій пара подається у верхню частину корпусу через патрубок, діаметр, якого може змінюватись включно до Ду800, пара конденсується на поверхні пакета пластин, омиваючи міжпластинчастий простір і передаючи тепло середовищу, що циркулює всередині пакета пластин.

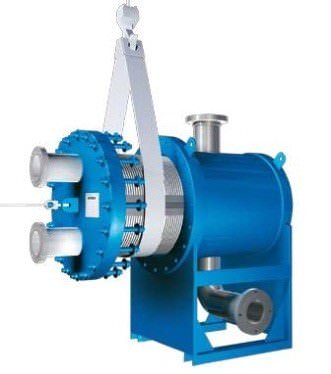

Конструктивно теплообмінник може бути виготовлений з розбірним кожухом, де демонтаж торцевої плити дозволяє виймати пакет пластин для інспекції та механічного очищення. Існують варіанти виготовлення теплообмінника, коли канал між пластинами має по 2 патрубки з обох боків кожуха. Кількість патрубків з боку кожуха також може змінюватись.

Приклади застосування:
