Редукційний клапан для пари Yoshitake GP-1000AS

Клапан з «пілотним» управлінням плунжерного типу для універсального застосування. Висока надійність з тривалим досвідом застосування.

1. Підвищено стійкість до корозії, якщо проточні частини виготовлені з нержавіючої сталі (GP-1000SS) або всі деталі виготовлені з нержавіючої сталі (GP-1000AS).
2. Сферичний головний клапан забезпечує хорошу герметичність і зменшення витоків з сідла клапана (відповідає класу IV за стандартом ANSI).
3. Відповідає стандарту Товариства інженерів з опалення, кондиціонування повітря і санітарної техніки в Японії SHASE-S106 по редукційним клапанів.

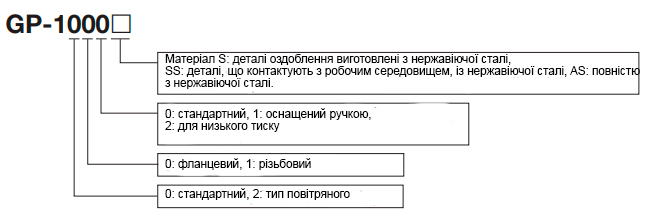

GP - 1000 AS

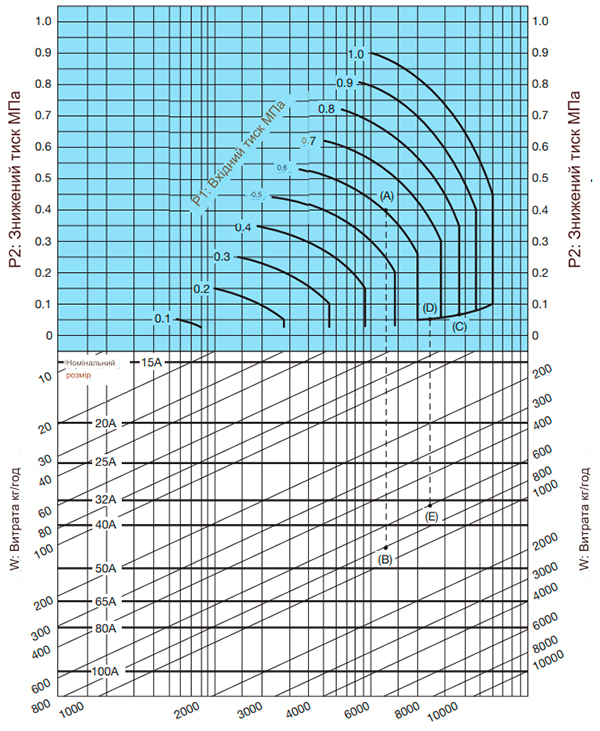

Діаграма вибору номінальних розмірів (для пара)

[Приклад 1] При виборі номінального розміру a редукційний клапан, вхідний отвір якого тиск (P1), знижений тиск (P2), і витрата пари 0,6 МПа, 0,4 МПа та 800 кг/год відповідно знайдіть точку перетину (A) входу тиску 0,6 МПа і зниж тиск 0,4 МПа. Проведіть від цього вниз вертикально точка перетину, щоб знайти перетин точка (B) з витратою 800 кг/год. З точки перетину (B) лежить між номінальними розмірами 40А і 50A, виберіть більший, 50A.

[Приклад 2] При виборі номінального розміру a редукційний клапан, вхідний отвір якого тиск (P1), знижений тиск (P2), і витрата пари 0,8 МПа, 0,05 МПа і 600 кг/год, відповідно, спочатку знайдіть точку перетину (C) входу тиску 0,8 МПа і діагональ лінія. Проведіть від цього вниз ліворуч точка перетину, щоб знайти перетин точка (D) зі зниженим тиском 0,05 МПа. Проведіть вертикально вниз від перетину точка (D), щоб знайти точку перетину (E) з витратою 600 кг/год. Оскільки точка перетину (E) лежить між номінальними розмірами 32А і 40А, виберіть більший, 40А. · Встановіть коефіцієнт безпеки від 80 до 90%.

Таблиця вибору технічних характеристик

Знайдіть точку перетину вхідної і зменшеної тиски. Якщо точка перетину знаходиться в будь-якому з діапазони, показані на діаграмі вище, тиск є контрольовані.
Діапазон (A) і (C): Серія GP-1000 за винятком GP-1002 і 1012
Діапазон (B) і (C): GP-1002 і 1012

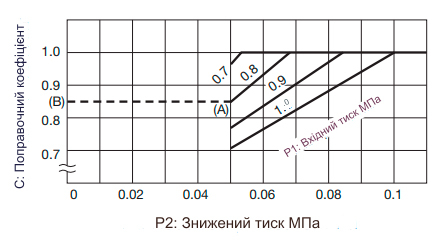

Виправлене значення Cv

Приклад. Візьміть редукційний клапан, вхідний отвір якого тиск становить 0,8 МПа, знижений тиск становить 0,05 МПа. Знайти вхідний і знижений тиск точку перетину (A) на діаграмі вище, потім намалюйте горизонтальну лінію в напрямку ліворуч, щоб вказати (B), що вказує на коригуючий коефіцієнт 0,85. Для номінального розміру 25A, виправлене значення Cv буде розраховано таким чином: 4 (номінальне значення Cv) 0,85 (поправочний коефіцієнт) = 3,4.

Таблиця вибору технічних характеристик

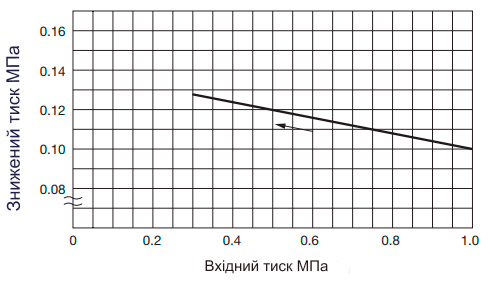

Таблиця характеристик тиску

Ця діаграма показує зміну зниженого тиску на вході тиск 1,0 МПа змінюється між 0,3 МПа і 1,0 МПа при цьому знижений тиск встановлюється на 0,1 МПа.

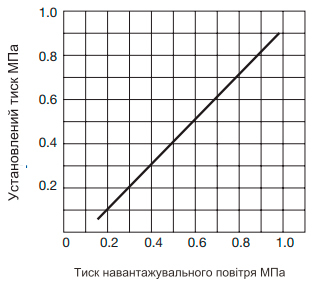

Таблиця тиску повітря для завантаження

В основному, заданий тиск повітря для завантаження, тиск, як показано ліворуч. Встановлений тиск дещо відрізняється в залежності від умов. Для фактичного використання відрегулюйте тиск повітря для завантаження, відповідно для необхідного встановленого тиску.

Встановіть тиск запобіжного клапана для сигналізації на стороні виходу редукційного клапана для пари

. Якщо для використання в аварійних ситуаціях встановлений запобіжний клапан на виході пари з редукційного клапана і не застосовуються будь-які закони або правила, пропускна здатність запобіжного клапана повинна становити близько 10% максимальної витрати редукційного клапана.

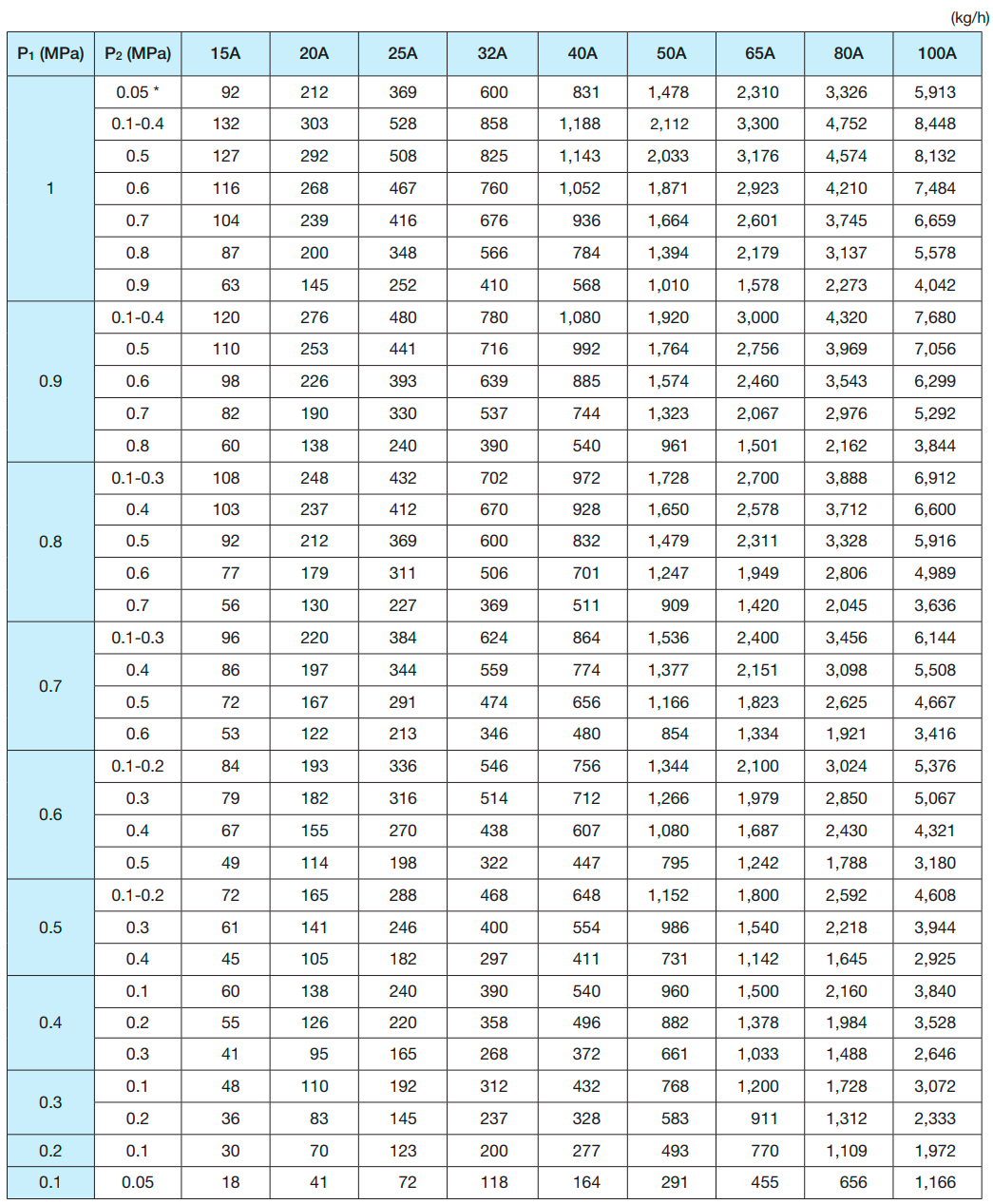

Таблиця витрат GP-1000

Коли вхідний тиск перевищує 0,7 МПа, а коефіцієнт зниження тиску більше 10:1, обчисліть скоригований Значення Cv множення номінального значення Cv на коригувальний коефіцієнт C, отриманий з рис.1.
