| Параметр | Значення | Примітка |
|---|---|---|
| Макс. об'ємна витрата (м³ / год) | 4 | * Для води |
| Призначення | теплообмінник паяного типу призначений для передачі тепла між різними середовищами - теплоносіями. | - |
| Робоче середовище | - | можливе застосування з іншими середовищами |
| Робочий тиск / температура | Y проміжне: 1 контур - 20 бар / -196 ºC 2 контур - 12 бар / 225 ºC S стандартне: 1 контур - 14 бар / -196 ºC 2 контур - 14 бар / 225 ºC M середнє: 1 контур - 14 бар / - 196 ºC 2 контур - 12 бар / 225 ºC | - |
| Макс. робоча температура (° С) | - | - |
| Мін. робоча температура (° С) | -196 | - |
| Сфера використання | - | - |
| Кількість пластин (NP) | 30 | - |
| Розмір отвору F1 / P1 | 24 mm |
| Розмір отвору F2 / P2 | 24 mm |
| Розмір отвору F3 / P3 | 24 mm |
| Розмір отвору F4 / P4 | 24 mm |
Передня плита: F1, F2, F3, F4
Задня плита: P1, P2, P3, P4
На передній пластині ПТО SWEP є маркування у вигляді стрілки, нанесеної на клейку етикетку або тисненої на кришці. Це маркування є для визначення передньої сторони ПТО і встановлення місця розташування внутрішніх і зовнішніх контурів / каналів. При спрямованій вгору стрілки ліва сторона (порти F1, F3) є внутрішнім контуром (вузьким у асиметричних пристроїв), а права сторона (порти F2, F4) є зовнішнім контуром (широким у асиметричних пристроїв). Порти P1 / P2 / P3 / P4 розташовані на задній стороні. Зверніть увагу на порядок їх розташування.
Комплект компактного фланця
Компактні відповідні фланці
З'єднання для пайки / зварювання
EPP ізоляція
HVAC ізоляція
PU 50 ізоляція
REF ізоляція
Настінний кронштейн

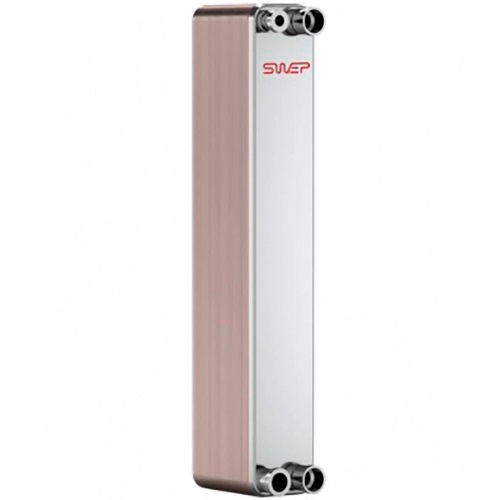

Паяний теплообмінник - пластинчастий теплообмінний апарат, що призначений для передачі тепла від теплоносія до середовища, що нагрівається. Теплообмін відбувається між двох гофрованих пластин, що з'єднані пайкою в герметичний корпус.
