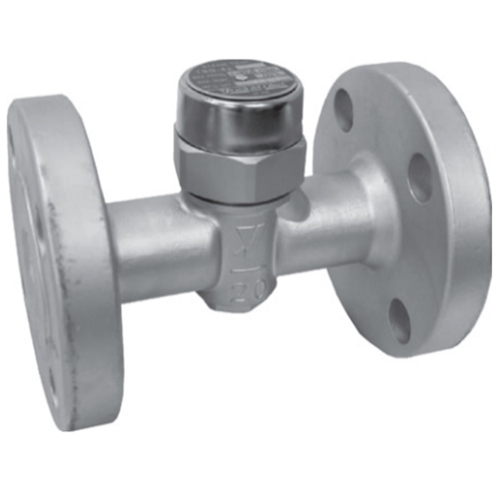

| Модель | TSD-42F | ||||
| Застосування | Конденсат пари | ||||
| Робочий тиск | 0,035-1,0 МПа | 0,035-2,0 МПа | 0,035-3,0 МПа | 0,035-4,2 МПа | |
| Припустимий протитиск | Вхідний тиск не більше 50% | ||||
| Макс. температура | 300°C | 425°C | |||
| Матеріал | Корпус | Нержавіюча сталь (SCS2A) | |||
| Диск, сідло | Нержавіюча сталь (особлива термічна обробка) | ||||
| З'єднання | JIS10KRF | JIS20KRF | JIS30KRF | JIS40KRF | |
Положення встановлення
/picture>
1. Для виготовлення основних деталей використана нержавіюча сталь, що сприяє підвищенню корозійної стійкості.
2. Конденсатовідвідник може працювати при температурі 425 ˚C і тиску 4,2 МПа, тому може застосовуватися в різних галузях, наприклад, у важкій, легкій та загальній промисловості.
3. Біметалічний матеріал вирішує проблему, пов'язану з повітрям, та забезпечує плавний випуск холодного конденсату або повітря на початку роботи, що дозволяє ефективно запускати парове обладнання.
4. Ізолювальна кришка дозволяє уникнути частого включення та вимкнення.
5. Монтаж легко виконати, тому що на запит пристрій може встановлюватися вертикально або горизонтально.
TSD-42F (JIS 20KRF)
| Номінальний розмір | d | L | H | H1 | Вага |
|---|---|---|---|---|---|
| 15A | 15 | 127 | 76 | 23 | 2.0 |
| 20A | 20 | 131 | 79 | 24 | 2.4 |
| 25A | 25 | 131 | 86 | 27.5 | 3.5 |
TSD-42F (JIS 30KRF)
| Номінальний розмір | d | L | H | H1 | Вага |
|---|---|---|---|---|---|
| 15A | 15 | 135 | 76 | 23 | 3.4 |
| 20A | 20 | 135 | 79 | 24 | 3.6 |
| 25A | 25 | 139 | 86 | 27.5 | 4.6 |
TSD-42F (JIS 40KRF)
| Номінальний розмір | d | L | H | H1 | Вага |
|---|---|---|---|---|---|
| 15A | 15 | 139 | 76 | 23 | 3.6 |
| 20A | 20 | 139 | 79 | 24 | 4.0 |
| 25A | 25 | 144 | 86 | 27.5 | 5.0 |
Максимальна постійна продуктивність (10А-25А)
• Щоб вибрати розмір виробу, встановіть коефіцієнт безпеки 4-5. Наприклад, якщо потрібно конденсатовідвідник із пропускною здатністю 100 кг/год, то для максимальної ефективності виберіть конденсатовідвідник, здатний розвантажувати від 400 до 500 кг/год.
• При виборі пропускну здатність слід враховувати протитиск (вихідний тиск). Це тим, що пропускна здатність конденсатоотводчика залежить від робочого перепаду тиску (різниці між вхідним і вихідним тисками).
Наприклад, щоб знайти пропускну здатність, отриману при вхідному тиску 1,0 МПа та вихідному тиску 0,2 МПа, проведіть вертикальну лінію вгору від точки робочого диференціального тиску 0,8 МПа у таблиці, наведеній вище.
