| Модель | TSF-8AT | |
| Номінальний розмір | 15А, 20А, 25А | |
| Застосування | Конденсат пари | |
| Робочий тиск (Макс. робочий перепад тиску) | TSF-8-5: 0,01-0,5 МПа (0,5 МПа) TSF-8-10: 0,01-1,0 МПа (1,0 МПа) TSF-8-21: 0,01-2,1 МПа (2,1 МПа) | |
| Макс. температура | 220 °C | |
| Матеріал | Корпус | Ковкий чавун |
| Поплавок | Нержавіюча сталь | |
| Клапан, сідло клапана | Нержавіюча сталь | |
| З'єднання | різьблення JIS Rc, NPT | |
Запобіжні заходи під час встановлення.

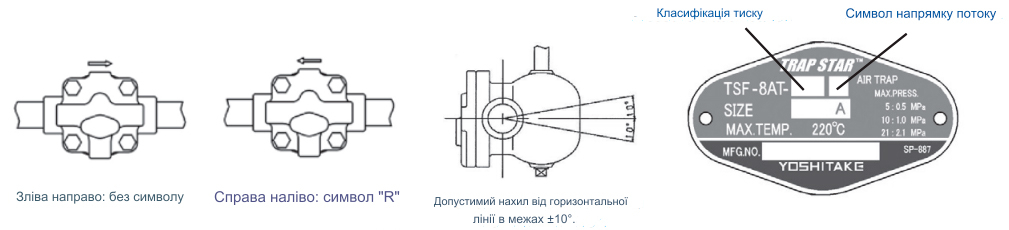

Напрям потоку
Стандартний напрямок потоку TSF-8AT - зліва направо. Однак також можливий напрямок потоку праворуч наліво. Будь ласка, повідомте нам напрямок потоку, який ви надаєте перевагу, коли розміщуєте замовлення.
У разі направлення з правого боку на ліву, в кінці кінця ключа згадується буква «R». Будь ласка, не розбирайте виріб на місці. Завдяки підключенню трубки вирівнювання тиску потік напрямок зверху вниз недоступний.
| Напрям потоку | Символ |
| Зліва направо (за замовчуванням) | Пусто |
| справа наліво | R |
1. TSF-8АТ може ефективно виводити конденсат без утримання при надійному спрацьовуванні завдяки різниці частки між парою і конденсатом.
2. Оскільки основні деталі кріпляться на кришці, можна від'єднати кришку, не знімаючи корпус з трубопроводу. Це полегшує огляд та заміну деталей.
3. Відмінна корозійна стійкість та довговічність за рахунок того, що всі основні деталі виготовлені з нержавіючої сталі.
4. Фільтр встановлений для захисту внутрішніх деталей від сторонніх об'єктів та для покращення міцності.

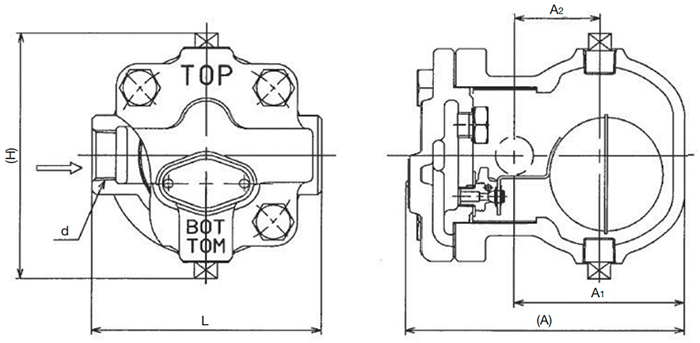

| Номінальний розмір | d | L | A | A1 | H | Підключення | Вага |
|---|---|---|---|---|---|---|---|
| 15A | Rc або NPT 1/2 | 121 | 147 | 90 | 145 | Rc або NPT 3/8 | 3.7 |
| 20A | Rc або NPT 1/2 | 121 | 147 | 90 | 145 | Rc або NPT 3/8 | 3.7 |
| 25A | Rc або NPT 1/2 | 145 | 147 | 90 | 145 | Rc або NPT 3/8 | 4.1 |

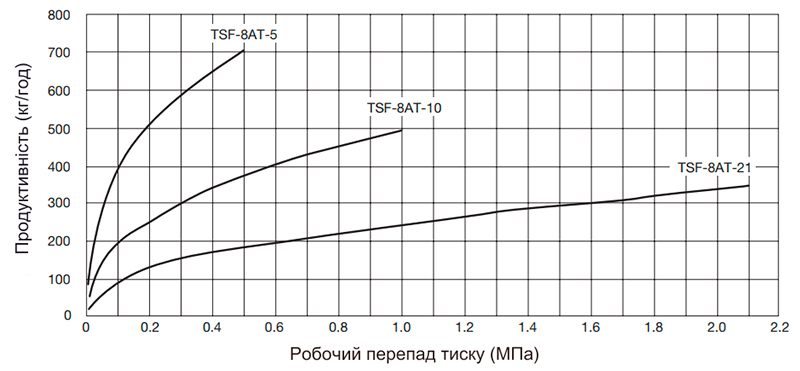

Максимальна постійна продуктивність
*Пропускна спроможність, вказана на графіці вище, є максимальним значенням.
При проектуванні системи вибирайте конденсатовідвідник із достатнім запасом міцності (більш ніж у два рази перевищучим звичайний рівень).
