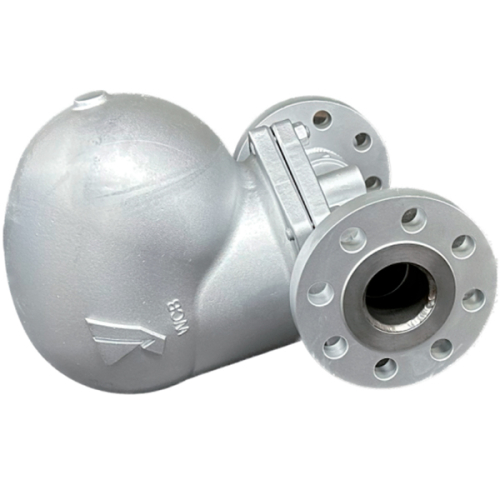

Конденсатовідвідник поплавцевий Yoshitake TSF-13

під замовлення

Ціна: уточнюйте

Кількість

Разом

уточнюйте

Виробник: Yoshitake
Тип конденсатовідвідника: поплавковий
Максимальний робочий тиск: 1.4МПа
Максимальна робоча температура: 220(°С)
Максимальна витрата: 24000кг/г
Матеріал: вуглецева сталь, нержавіюча сталь

Швидке замовлення

Введіть номер телефону та
наш менеджер передзвонить

Характеристики
Опис
Розміри і вага
Графік
Доставка та оплата

Модель		TSF-13CF
Номінальний розмір		40А, 50А
Застосування		Конденсат пари
Максимальний тиск		1,0 МПа	1,6 МПа
Робочий тиск (Макс. роб. тиск)		TSF-13-5: 0,5 МПа TSF-13-10: 1,0 МПа	TSF-13-5: 0,5 МПа TSF-13-10: 1,0 МПа TSF-13-14: 1,4 МПа
Макс. температура		220 °C
Матеріал	Корпус	Лита вуглецева сталь
	Поплавок	Нержавіюча сталь
	Клапан, сідло клапана	Нержавіюча сталь
З'єднання		ASME150 LB	ASME300 LB, EN PN25/40

Запобіжні заходи під час встановлення

*1. Встановіть сітчастий фільтр (рекомендується: 80 меш) на вхідній стороні, щоб захистити TSF-13CF від накипу та інших речовин. Через конструкцію з поплавковим важелем, сторонні речовини, що застрягли на клапані та сідлі клапана, можуть викликати значний витік пари.

*2. Підтримуйте нахил виробу в межах 5°. Підтримуйте продукт у міру потреби.

*3. Встановлення виробу з неправильним напрямом запобігає його нормальній роботі. Перевірте положення установки. Не використовуйте виріб під час використання. Неправильне положення перешкоджає нормальній роботі.

1. Надійна робота та велика пропускна спроможність, що забезпечуються поплавковою системою важеля.

2. Всі основні деталі, такі як клапани, сідла, повітровідвідники та поплавці, виготовлені з нержавіючої сталі, що забезпечує відмінну корозійну стійкість та довговічність.

3. Час запуску обладнання значно скорочується при використанні повітровідвідника високого тиску для швидкого випуску повітря із системи паропроводів.

4. Стабільна робота досягається за рахунок великого поплавця.

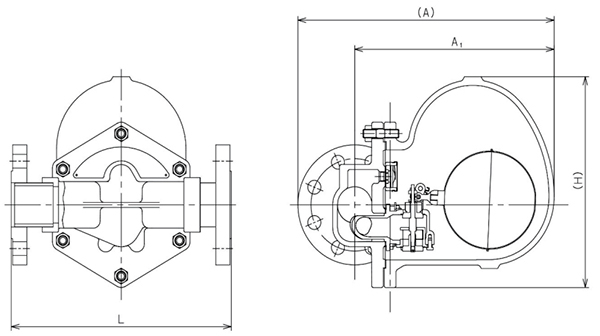

TSF-13CF

Номінальний розмір	Підключення	L	А	A₁	H	Вага
40A	ASME150LB	327	343	280	290	24.50
	ASME300LB	327	358	280	290	27.0
	EN PN25/40	327	355	280	290	28.0
50A	ASME150LB	320	365	290	290	26.5
	ASME300LB	320	373	290	290	28.5
	EN PN25/40	320	373	290	290	29.0

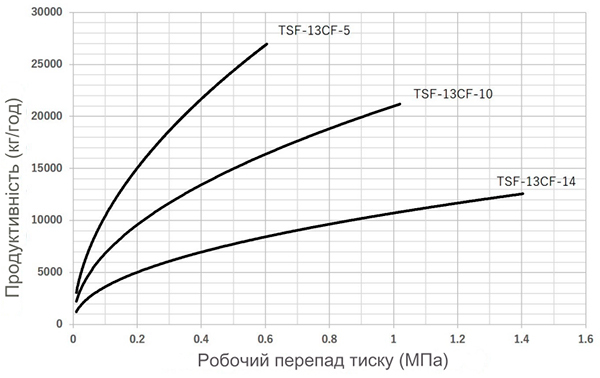

Максимальна постійна продуктивність

Номінальний розмір 40А

Номінальний розмір 50А

Пропускна здатність, вказана на графіці вище, є максимальним значенням.
При проектуванні системи виберіть конденсатовідвідник із достатнім запасом міцності (більш ніж у два рази перевищує звичайний рівень).
