Модель | TSF-11S | |
---|---|---|
Номінальний розмір | 25А-50А | |
Застосування | Конденсат пари | |
Робочий тиск (Макс. робочий перепад тиску) | TSF-11S-5: 0,01-0,5 МПа TSF-11S-10: 0,01-1,0 МПа TSF-11S-21: 0,01-2,1 МПа | |
Макс. температура | 220 °C | |
Матеріал | Корпус | Лита нержавіюча сталь |
Поплавок | Нержавіюча сталь | |
Клапан, сідло клапана | Нержавіюча сталь | |
З'єднання | Різьбове JIS Rc Різьбове NPT |

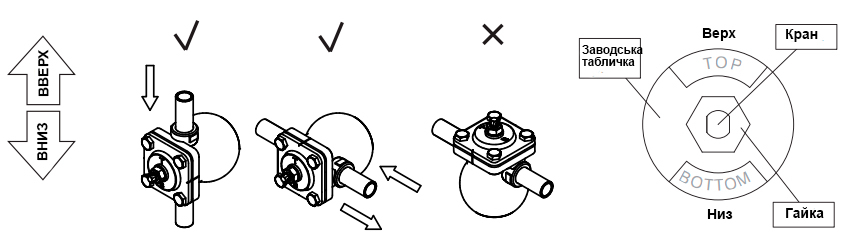

Заходи безпеки під час встановлення
Після завершення монтажу налаштуйте напрямок на заводській табличці в умовах без тиску.
Закріпіть кран гайковим ключем та послабте гайку. Поверніть кран та відрегулюйте напрямок таблички для знаків ВЕРХ та НИЗ
відповідно для напрямку вгору та вниз. Закріпіть кран гайковим ключем та затягніть гайку після регулювання.
- Модель TSF-11S може ефективно виводити конденсат без утримання, забезпечуючи енергозбереження парової системи без втрат пари.
- Вбудований термостатичний відвідник повітря спускає повітря з трубопроводів і скорочує час прогріву.
- За допомогою повороту крана можна застосувати різні напрямки потоку як при горизонтальній, так і при вертикальній установці. Напрямок потоку легко перемикати без розбирання, наприклад, від'єднавши кришку.
- Оскільки основні деталі кріпляться на кришці, можна від'єднати кришку, не знімаючи корпус з трубопроводу. Це полегшує огляд та заміну деталей.
TSF-11S
Номінальний розмір | d | L | А | A11 | H | Вага |
25A | Rc 1 | 190 | 242 | 146.5 | 186 | 9.1 |
32A | Rc 1-1/4 | 190 | 242 | 146.5 | 186 | 9.2 |
40A | Rc 1-1/2 | 205 | 242 | 146.5 | 186 | 9.4 |
50A | Rc 2 | 220 | 242 | 146.5 | 186 | 9.7 |

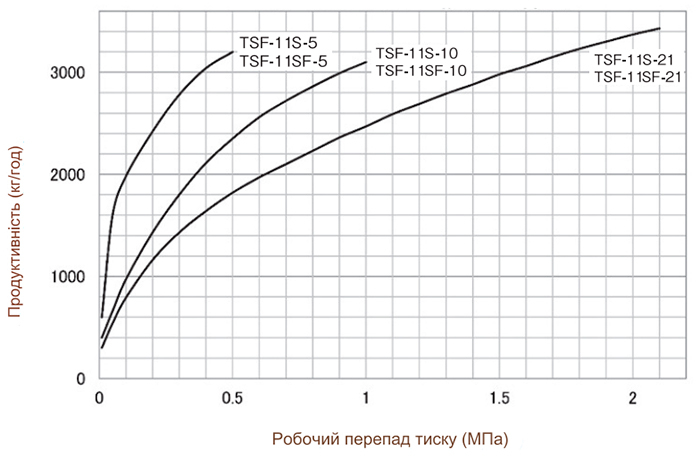

Максимальна постійна продуктивність TSF-11S
Пропускна здатність, зазначена на графіку вище, є максимальним значенням. При проектуванні системи виберіть конденсатовідвідник з достатнім запасом міцності (більш ніж в два рази перевищує звичайний рівень).
