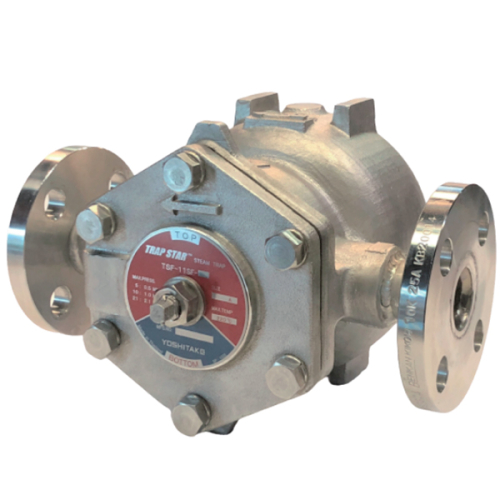

Конденсатовідвідник поплавцевий Yoshitake TSF-10SF

Конденсатовдвдник поплавцевий Yoshitake TSF10SF
під замовлення
Ціна: уточнюйте

Кількість

Разом

уточнюйте

  • Виробник: Yoshitake
  • Тип конденсатовідвідника: поплавковий
  • Максимальний робочий тиск: 2.1МПа
  • Максимальна робоча температура: 220(°С)
  • Максимальна витрата: 1950кг/г
  • Матеріал: лита нержавіюча сталь, нержавіюча сталь
  • З'єднання: Ду15-Ду25
Швидке замовлення
Введіть номер телефону та
наш менеджер передзвонить
  • Характеристики
  • Опис
  • Розміри і вага
  • Графік
  • Доставка та оплата
МодельTSF-10SF
Номінальний розмір15А-25А
ЗастосуванняКонденсат пари
Робочий тиск (Макс. робочий перепад тиску)TSF-10SF-5 0,01-0,5 МПа
TSF-10SF-10 0,01-1,0 МПа
TSF-10SF-21 0,01-2,1 МПа
Макс. температура220 °C
МатеріалКорпусЛита нержавіюча сталь
ПоплавокНержавіюча сталь
Клапан, сідло клапанаНержавіюча сталь
З'єднанняJIS 10K FF Фланцеве
JIS 20K FF Фланцеве
ASME Class 150 Фланцеве
ASME Class 300 Фланцеве
EN PN25 Фланцеве

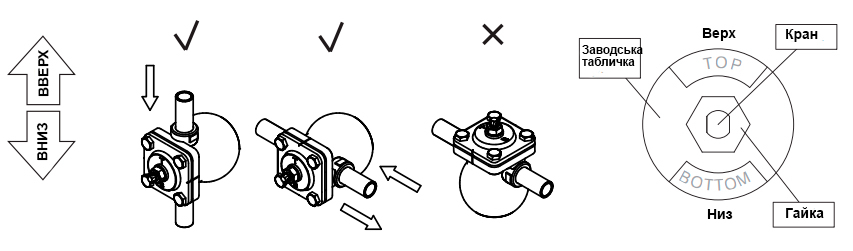

Запобіжні заходи під час встановлення

Конденсатовідвідник поплавцевий Yoshitake TSF-10SF

Після завершення монтажу налаштуйте напрямок на заводській табличці в умовах без тиску.
Закріпіть кран гайковим ключем та послабте гайку. Поверніть кран та відрегулюйте напрямок таблички для знаків ВЕРХ та НИЗ
відповідно для напрямку вгору та вниз. Закріпіть кран гайковим ключем та затягніть гайку після налаштування.
*У разі встановлення знизу вгору, для полегшення відкриття та зливу конденсатовідвідника у разі використання напрямку потоку вгору, укоротіть вертикальний трубопровід до відвідника.

1. Модель TSF-10SF може ефективно виводити конденсат без утримання, забезпечуючи енергозбереження парової системи без втрати пари.

2. Вбудований термостатичний повітрявідвідник спускає повітря з трубопроводів і скорочує час прогріву.

3. За допомогою повороту крана можливо застосувати різні напрямки потоку, як при горизонтальному, так і при вертикальному встановленні. Напрямок потоку легко перемикати без розбирання, наприклад від'єднавши кришку.

4. Оскільки основні деталі кріпляться на кришці, можна від'єднати кришку, не знімаючи сам корпус з трубопроводу. Це полегшує огляд і заміну деталей.

TSF-10SF

Номінальний розмірLАA1HВага(JIS 10K)Вага (JIS 20K)
15A19517388.51104.85.0
20A21517388.51105.25.4
25A23517388.51106.26.6

схема TSF-10F

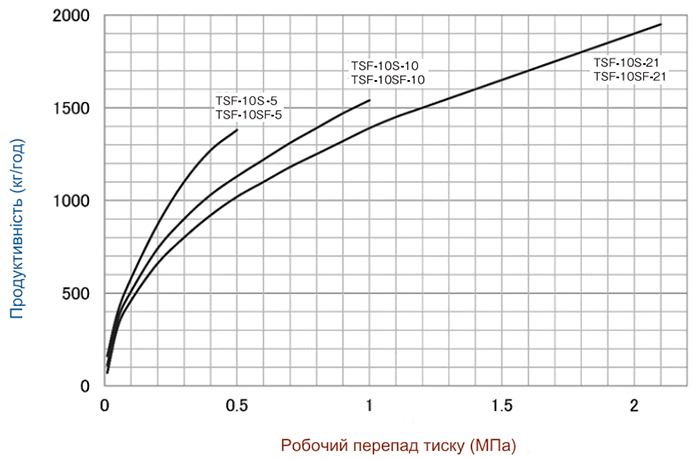

Максимальна постійна продуктивність TSF-10SF

Конденсатовідвідник поплавцевий Yoshitake TSF-10SF

Пропускна здатність, зазначена на графіку вище, є максимальним значенням. При проектуванні системи виберіть конденсатовідвідник з достатнім запасом міцності (більш ніж в два рази перевищує звичайний рівень).
