| Модель | TSF-10S | |
| Номінальний розмір | 15А-25А | |
| Застосування | конденсат пари | |
| Робочий тиск (Макс. робочий перепад тиску) | TSF-10S-5 0,01-0,5 МПа TSF-10S-10 0,01-1,0 МПа TSF-10S-21 0,01-2,1 МПа | |
| Макс. температура | 220 ° C | |
| Матеріал | корпус | Лита нержавіюча сталь |
| поплавець | Нержавіюча сталь | |
| клапан, сідло клапана | Нержавіюча сталь | |
| З'єднання | різьбове JIS Rc різьбове NPT | |

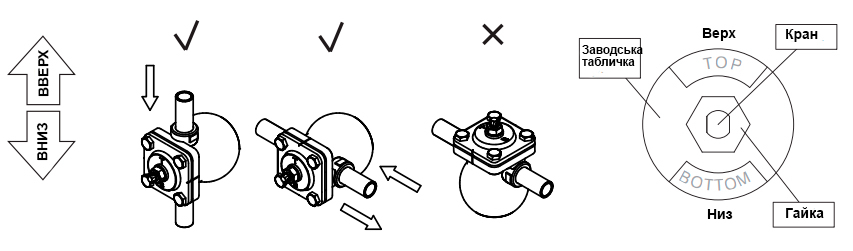

Запобіжні заходи при встановленні
Після завершення монтажу відрегулюйте напрямок на табличці в умовах без тиску.
Закріпіть кран гайковим ключем і звільніть гайку. Поверніть кран і відрегулюйте напрямок таблички для знаків ВЕРХ і НИЗ
відповідно для напрямку вгору і вниз. Закріпіть кран гайковим ключем і затягніть гайку після регулювання.
* У разі встановлення від низу до верху, для полегшення відкриття та зливу конденсатовідвідника в разі використання напрямка потоку вгору, скоротіть вертикальний трубопровід до відвідників.

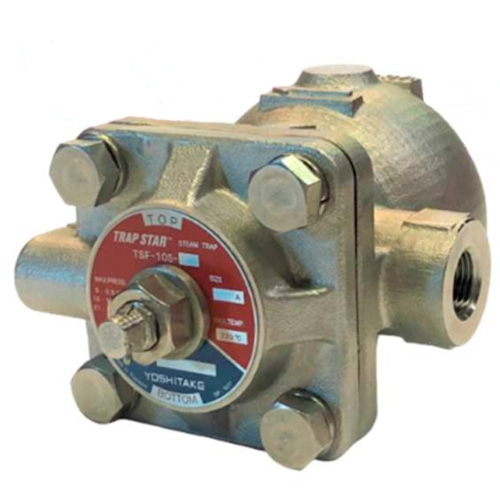

- Модель TSF-10S може ефективно виводити конденсат без утримання, забезпечуючи енергозбереження парової системи без втрати пари.
- Вбудований термостатичний повітрявідвідник спускає повітря з трубопроводів і скорочує час прогріву.
- За допомогою повороту крана можливо застосувати різні напрямки потоку, як при горизонтальному, так і при вертикальному встановленні. Напрямок потоку легко перемикати без розбирання, наприклад від'єднавши кришку.
- Оскільки основні деталі кріпляться на кришці, можна від'єднати кришку, не знімаючи сам корпус з трубопроводу. Це полегшує огляд і заміну деталей.
TSF-10S
| номінальний розмір | d | L | А | A1 | H | вага |
| 15A | Rc 1/2 | 135 | 173 | 88.5 | 110 | 3,6 |
| 20A | Rc 3/4 | 135 | 173 | 88.5 | 110 | 3,6 |
| 25A | Rc 1 | 139 | 173 | 88.5 | 110 | 4,0 |

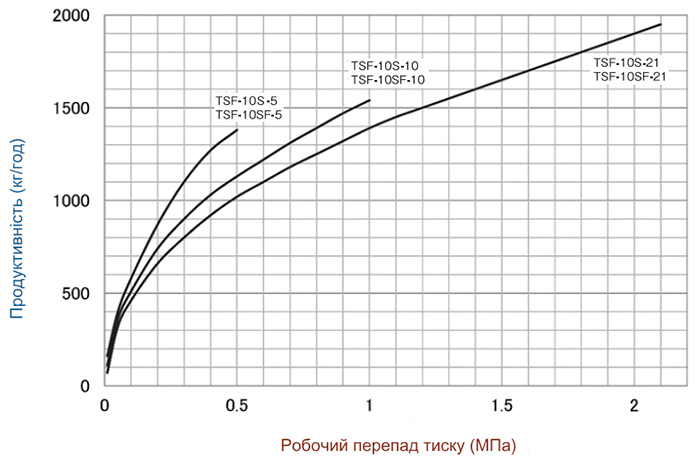

Максимальна постійна продуктивність TSF-10S
Пропускна здатність, зазначена на графіку вище, є максимальним значенням. При проектуванні системи виберіть конденсатовідвідник з достатнім запасом міцності (більш ніж в два рази перевищує звичайний рівень).
