| Модель | TSF-10CF | |
| Номінальний розмір | 15А, 20А, 25А | |
| Застосування | Конденсат пари | |
| Робочий тиск (Макс. робочий перепад тиску) | TSF-10CF-5 0,01-0,5 МПа TSF-10CF-10 0,01-1,0 МПа TSF-10CF-21 0,01-2,1 МПа | |
| Макс. температура | 220 °C | |
| Матеріал | Корпус | Лита вуглецева сталь |
| Поплавок | Нержавіюча сталь | |
| Клапан, сідло клапана | Нержавіюча сталь | |
| З'єднання | ASME 150LB RF, ASME 300LB RF, EN PN 25/40 фланцеве | |

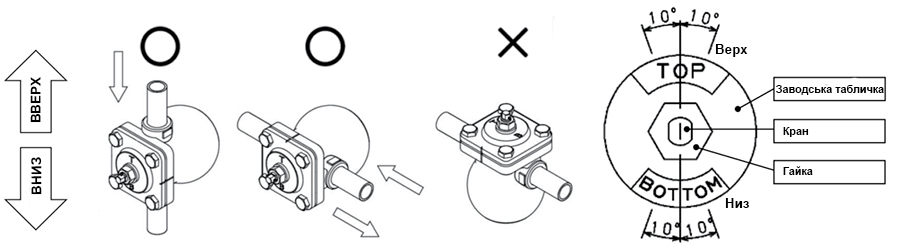

Заходи безпеки під час встановлення
Після завершення монтажу налаштуйте напрямок на заводській табличці в умовах без тиску.
Закріпіть кран гайковим ключем та послабте гайку. Поверніть кран та відрегулюйте напрямок таблички для знаків ВЕРХ та НИЗ
відповідно для напрямку вгору та вниз. Закріпіть кран гайковим ключем та затягніть гайку після регулювання.
1. Модель TSF-10 може ефективно виводити конденсат без утримання, забезпечуючи енергозбереження парової системи без втрат пари. Підходить для парового обладнання, що використовується в різних галузях: обладнання для кондиціювання повітря, обладнання гарячого водопостачання, установки та продукти харчування.
2. Вбудований термостатичний відвідник повітря спускає повітря з трубопроводів і скорочує час прогріву.
3. За допомогою повороту крана можна застосувати різні напрямки потоку, як при горизонтальній, так і при вертикальній установці. Напрямок потоку легко перемикати без розбирання, наприклад, від'єднавши кришку.
4. Оскільки основні деталі кріпляться на кришці, можна від'єднати кришку, не знімаючи корпус з трубопроводу. Це полегшує огляд та заміну деталей.

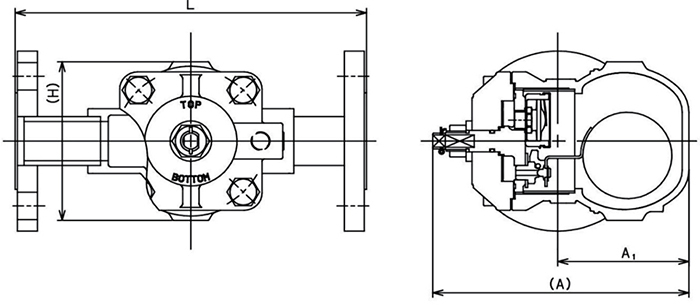

TSF-10CF
| Номінальний розмір | L | А | A1 | H | Вага | ||
|---|---|---|---|---|---|---|---|
| ASME150LB | ASME300LB | EN PN25/40 | |||||
| 15A | 195 | 173 | 88.5 | 110 | 4.8 | 5.0 | 5.0 |
| 20A | 215 | 173 | 88.5 | 110 | 5.2 | 5.4 | 5.4 |
| 25A | 235 | 173 | 88.5 | 110 | 6.2 | 6.6 | 6.6 |

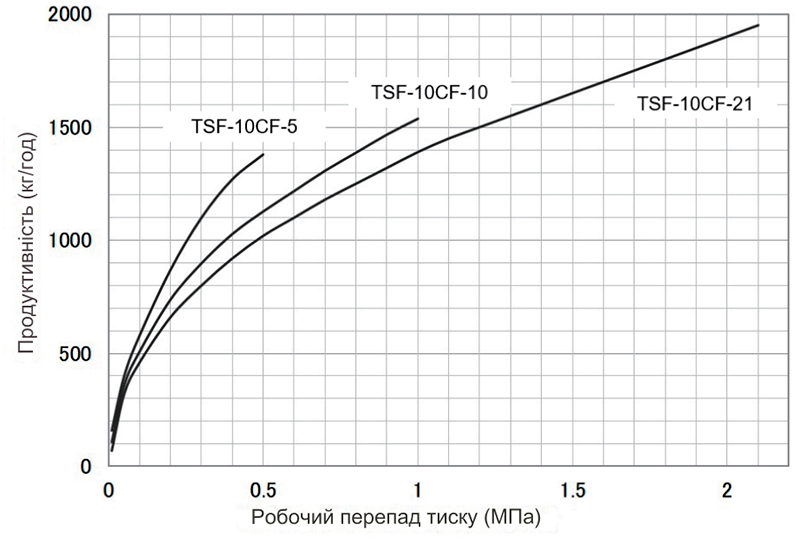

Максимальна постійна продуктивність TSF-10CF
Пропускна здатність, вказана на графіці вище, є максимальним значенням. Під час проектування системи виберіть конденсатовідвідник із достатнім запасом міцності (більш ніж удвічі перевищує звичайний рівень).
