| Модель | GPK-2001 | ||||
| Применение | Пар | ||||
| Метод восприятия пониженного давления | Внешняя импульсная трубка* | ||||
| Давление на входе | JIS Rc JIS 20K RF | 0,1-2,0 МПа | 0,25-2,0 МПа | ||
| JIS 10K FF | 0,1-1,0 МПа | 0,25-1,0 МПа | |||
| Пониженное давление | 0,05-0,9 МПа (0,85 МПа для JIS 10K) | 0,2-1,4 МПа (0,85 МПа для JIS 10K) | |||
| До 85% от входного давления (по манометру) | |||||
| Давление пневматической нагрзуки | См. таблицу уставок давления пневматической нагрузки | ||||
| Мин. дифференц. давление | 0,05 МПа | ||||
| Макс. коэф. понижения давления | 20:1 | 10:1 | |||
| Максимальная температура | 220 °C | ||||
| Утечки через седло клапана | Не более 0,01% номинального расхода | ||||
| Материал | Корпус | Ковкий чугун | |||
| Главный клапан | Нержавеющая сталь | ||||
| Седло клапана | Нержавеющая сталь | ||||
| Пилотный клапан | Нержавеющая сталь | ||||
| Седло пилотного клапана | Нержавеющая сталь | ||||
| Мембрана | Нержавеющая сталь | ||||
| Импульсная трубка пониженного давления | Медная труба | ||||
| Соединение | Резьбовое JIS Rc Фланцевое JIS 20K RF и 10K FF | ||||
*Стандартная внешняя импульсная трубка. При установке редукционного клапана обязательно присоеденить импульсную трубку и компенсатор, поставленные в комплекте. Если импульсная трбка не подсоединена, клапан не будет работать. (Доступны варианты с внутренней импульсной трубкой в разных спецификациях. Имейте в виду, что значение Cv во внутренней импульсной трубке ниже, чем во внешней импульсной трубке).
Доступны варианты с фланцами по ASME или EN.
Мембранный клапан с «пилотным» управлением с высокоточным регулированием низкого давления. Этот вариант оптимален, если скачки давления значительно влияют на качество.
- Превосходит клапан плунжерного типа по емкости и производительности, эффективен в управлении давлением на входе и колебаниями расхода.
- Сферически главный клапан обеспечивает хорошую герметичность и уменьшение утечек из седла клапана (соответствует классу IV по стандартам ANSI).
- Легкая регулировка давления благодаря удаленному управлению; широкий диапазон настроек давления.
- Можно выбрать GPK-2001 и GPK-2003 в соответствии с давлением пневматической нагрузки.

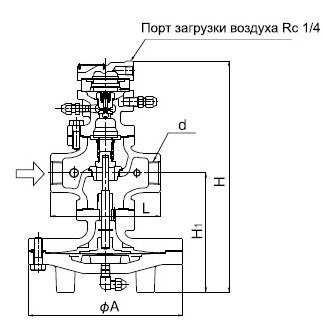

GPK-2001 с резьбовым соединением
| Ном. размер | d | L | H1 | H | A | Вес |
|---|---|---|---|---|---|---|
| 15А | Rc 1/2 | 150 | 170 | 335 | 200 | 14.0 |
| 20А | Rc 3/4 | 150 | 170 | 335 | 200 | 14.0 |
| 25А | Rc 1 | 160 | 175 | 341 | 226 | 18.5 |
| 32А | Rc 1-1/4 | 180 | 192 | 371 | 226 | 21.5 |
| 40А | Rc 1-1/2 | 180 | 192 | 371 | 226 | 21.5 |
| 50А | Rc 2 | 230 | 216 | 435 | 276 | 33.0 |
* Доступны варианты с соединением NPT.

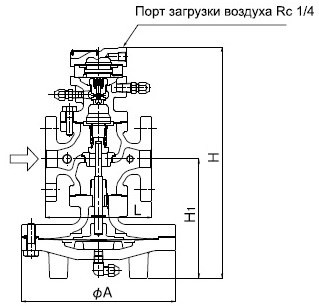

GPK-2001 с фланцевым соединением (JS 20KRF)
| Ном. размер | L | H1 | H | A | Вес |
|---|---|---|---|---|---|
| 15А | 146 (142) | 170 | 335 | 200 | 15.5 (15.3) |
| 20А | 146 (142) | 170 | 335 | 200 | 16.0 (15.8) |
| 25А | 156 (152) | 175 | 341 | 226 | 21.0 (20.6) |
| 32А | 176 (172) | 192 | 371 | 226 | 24.0 (23.4) |
| 40А | 196 (192) | 192 | 371 | 226 | 24.5 (24.1) |
| 50А | 222 (218) | 216 | 435 | 276 | 36.0 (35.8) |
| 65A | 282 (278) | 251 | 489 | 352 | 64.5 (64.2) |
| 80A | 302 (294) | 264 | 512 | 352 | 71.5 (69.3) |
| 100A | 342 (330) | 321 | 595 | 401 | 111.0 (107.4) |
* Вышеуказанные значения в скобках - размеры и вес фланцевых соединений стандарта JIS 10K FF.
*Свяжитесь с нами по вопросу спецификаций.

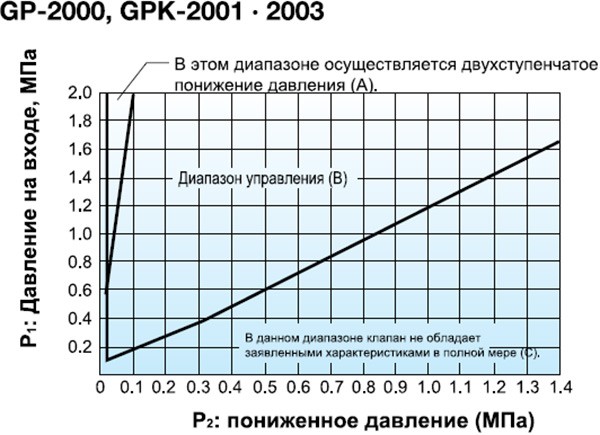

Диаграмма выбора технических характеристик GPK-2001
См. диаграмму подбора технических характеристик выше для выбора наиболее подходящего варианта редукционного клапана. Найдите точку пересечения давления на входе (Р1) и пониженного давления (Р2). Если точка пересечения находится в пределах диапазона (А), понижение давления следует осуществлять в два этапа. Если в пределах диапазона (В) - диапазон регулирования. Если в пределах диапазона (С), максимальная производительность не может быть достигнута. При понижении давления в два этапа расстояние между клапанами должно быть не менее 3 м.

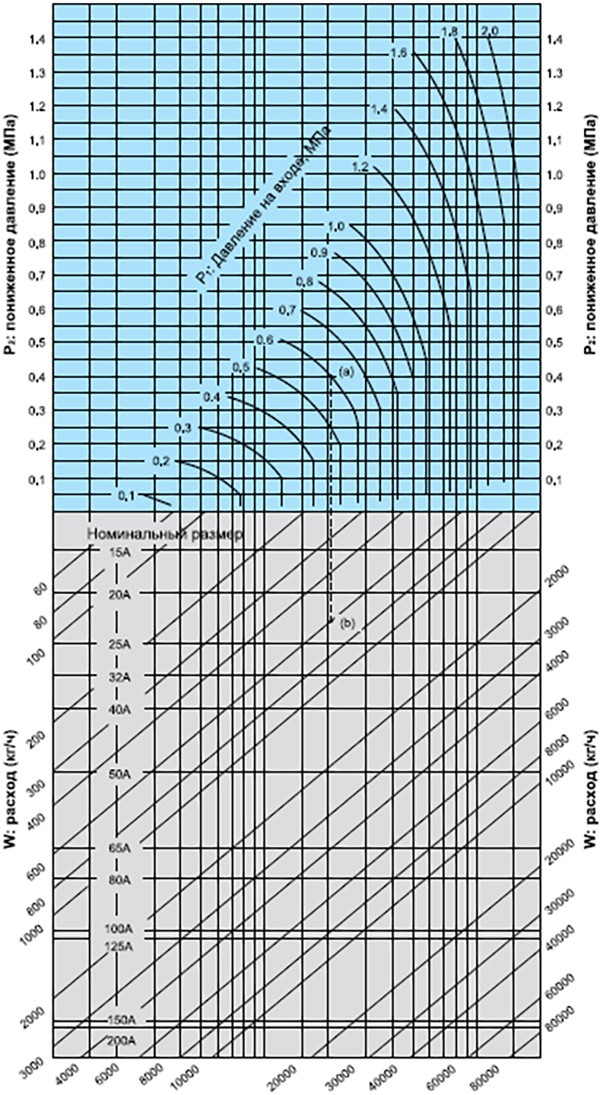

Диаграмма подбора номинального размера для серии GP-2000 (для пара, внешняя импульсная трубка)
Пример.
При подборе номинального размера редукционного клапана при давлении на входе (Р1), пониженном давлении (Р2) и расходе 0,6 МПа, 0,4 МПа и 600 кг/ч, соответственно, сначала найдите точку пересечения (а) линий давления на входе 0,6 МПа и пониженного давления 0,4 МПа. От данной точки проведите линию вниз до пересечения с линией, соответствующей расходу 600 кг/ч — точка пересечения (b). Так как точка пересечения (b) лежит между размерами 20А и 25А, необходимо выбрать больший из двух — 25А.
*Коэффициент запаса следует принять равным 80-90 %.

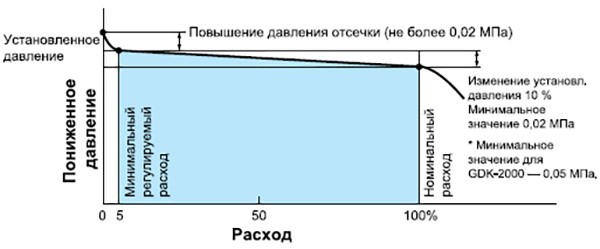

График характеристик расхода
При выборе номинального размера установите значение расхода на уровне 80-90 % расчетного расхода, чтобы можно было использовать потерю давления и потерю температуры запорного клапана, фильтра и т.д, до или после редукционного клапана. Чтобы редукционный клапан показывал максимальные характеристики потока, не выбирайте трубопровод маленького диаметра в качестве меры противодействия влиянию сопротивления в трубе. Выбирайте номинальный размер, основываясь на диаграмме подбора номинальных размеров.

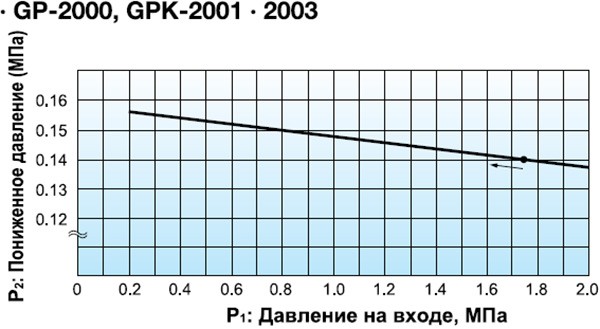

График характеристик давления GPK-2001
Этот график показывает изменение пониженного давления, когда давление на входе в 1,75 МПа начинает колебаться в пределах от 0,2 МПа до 2,0 МПа, в то время как пониженное давление устанавливается на отметке 0,14 МПа.

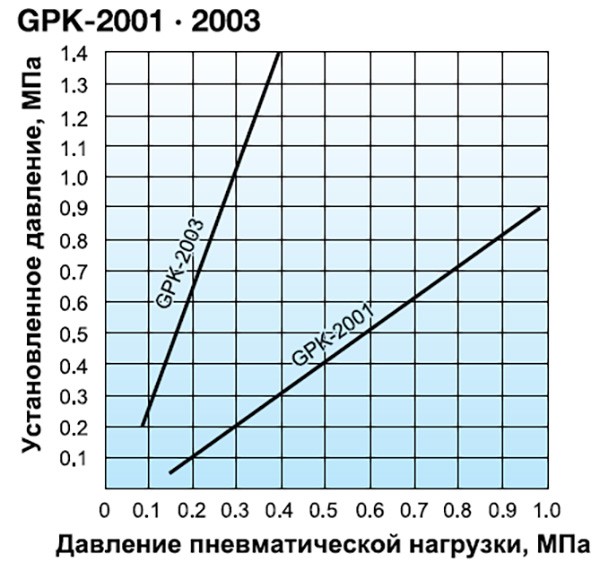

Таблица установок давления пневматической нагрузки GPK-2001
Как правило, установка пневматической нагрузки соответствует данным в таблице выше. Установки давления несколько различаются в зависимости от рабочих условий. Для фактического использования отрегулируйте давление пневматической нагрузки в соответствии с требуемым значением установки давления.
