Редукционный клапан для пара Yoshitake GD-6N

Редукционный клапан для пара Yoshitake GD6N
в наличии
Цена: уточняйте

Количество

Итого

уточняйте

  • Производитель: Yoshitake (Япония)
  • Материал: ковкий чугун, нержавеющая сталь
  • Тип действия: прямого действия
Быстрый заказ
Введите номер телефона и
наш менеджер перезвонит
  • Характеристики
  • Описание
  • Размеры и вес
  • График
  • Доставка и оплата
МодельGD-6N
ПрименениеПар
Давление на входе1,0 МПа или менее
Редуцированное давление(А) 0,02-0,1 МПа (цвет пружины: желтый)
(В) 0,1-0,4 МПа (цвет пружины: голубой)
Мин. дифференц. давление0,05 МПа
Макс. коэф. понижения давления10:1
Максимальная температура220 °C
Утечки через седло клапанаНе более 0,1% номинального расхода
МатериалКорпусКовкий чугун
Клапан, седло клапанаНержавеющая сталь
МембранаНержавеющая сталь
СоединениеРезьба соединение JIS Rc

Клапан прямого действия простой конструкции. Лучший выбор для регулирования давления в ответвлениях и перед оборудованием небольшого размера

  1. Высокая точность регулирования пониженного давления даже при малых расходах.
  2. Простой конструкции, менее подвержен отказам, легок в обслуживании.
  3. Компактный и легкий.
  4. Простая установка благодаря резьбовым соединениям.
  5. Высокая износоустойчивость и прочность клапана из нержавеющей стали и седла клапана. Установлен фильтр (60 меш) для защиты клапана и седла клапана от загрязнений, например отложений на внутренних стенках трубопровода.
Номинальный размерdLHH1EВес
10ARc 3/8165243571555.5
15АRc 1/2165243571555.5
20АRc 3/4185267761758.2
25АRc 1185267761758.2

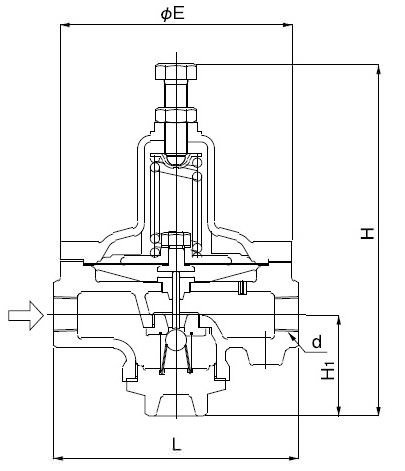

схема Yoshitake GD-6N

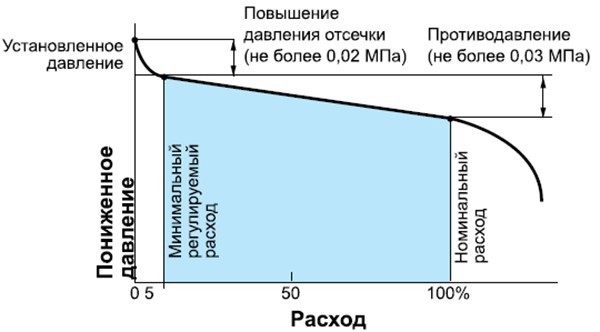

График характеристик расхода

График характеристик расхода Yoshitake GD-6N

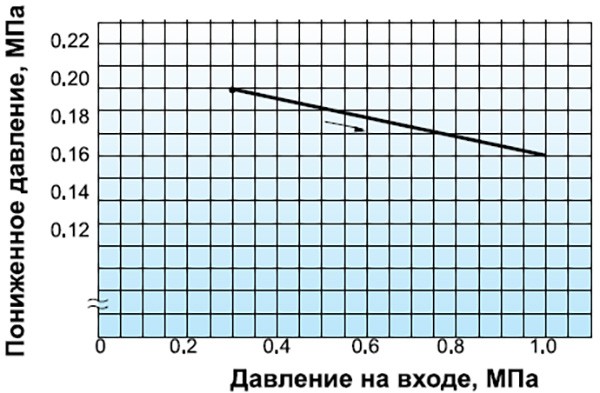

График характеристик давления

График характеристик давления Yoshitake GD-6N

На данном графике показано изменение пониженного давления, когда давление 0,3 МПа на входе клапана начинает колебаться в пределах от 0,3 МПа до 1,0 МПа, в то время как пониженное давление устанавливается на отметке 0,2 МПа.

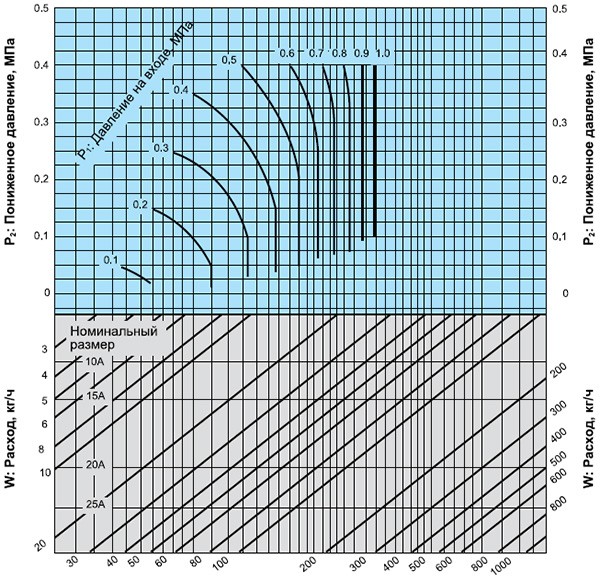

Диаграмма подбора номинального размера (для пара)
Диаграмма подбора номинального размера (для пара) Yoshitake GD-6N

*Коэффициент запаса следует принять равным 80-90%.
