| Наименование параметра | Значение | |||
|---|---|---|---|---|
| Модель | SY-40EN | SY-40H | ||
| Применение | Пар, воздух, холодная и горячая вода, прочие неопасные жидкости | |||
| Макс. давление | 2,0 МПа | |||
| Максимальная температура | 220 °C | |||
| Материал | Корпус | Ковкий чугун | ||
| Сетка | Нержавеющая сталь | |||
| Сетка | Отверстия | Ø 2,5-7,21 отверстий/см2 | ||
| Ячейки | Стандартный размер 80 меш | |||
| Соединение | EN1092 PN25 | Фланцевое JIS 20K FF Фланцевое ASME, класс 300 | ||
Доступны под заказ с сетками с размером ячеек от 20 до 100 меш (отверстия Ø2,5-7,21 отверстий/см2) или только с отверстиями (для размеров от 15А до 80А: Ø1,3-16,2 отверстий/см2; для размеров 100А и больше: Ø1,5-11,2 отверстий/см2).
Доступны варианты с латунным разъёмом (стандартное исполнение из стали S15C или FCMB310).
- Старый фильтр можно легко заменить фильтром SY-40EN, так как его присоединительные размеры соответствуют европейским стандартам.
- Судовой фильтр с большим расходом и максимально возможной площадью фильтрации, которая не позволяет снижаться расходу при засорении фильтра.
- Номинальный размер 65A и больше, выполнены максимально компактными и легкими, обеспечивают простой монтаж.
| Номинальный размер | L | Н1 | ds | Ls | Разъем | Вес | ||
|---|---|---|---|---|---|---|---|---|
| SY-40EN | SY-40H | SY-40EN | SY-40H | |||||
| 15А | 130 | 130 (-) | 61 | 22 | 40 | - | 2.0 | 1.9 (-) |
| 20А | 150 | 140 (-) | 75 | 27 | 56 | - | 3.0 | 2.5 (-) |
| 25А | 160 | 160 (160) | 88 | 34 | 66 | - | 4.5 | 4.0 (4.5) |
| 32А | 180 | 175 (180) | 104 | 43 | 76 | - | 5.5 | 5.2 (6.0) |
| 40А | 200 | 190 (200) | 115 | 50 | 85 | R 1/2 | 8.0 | 6.7 (8.5) |
| 50А | 230 | 233 (230) | 140 | 61 | 107 | R 1/2 | 10.5 | 10.2 (11.0) |
| 65А | 290 | 290 (302) | 167 | 73 | 125 | R 1/2 | 14.0 | 15.0 (15.0) |
| 80A | 310 | 316 (330) | 190 | 88 | 130 | R 1/2 | 18.0 | 19.0 (20.0) |
| 100A | 350 | 360 (370) | 225 | 108 | 180 | R 3/4 | 27.0 | 28.0 (30.0) |
| 125A | 400 | 415 (440) | 263 | 136 | 200 | R 3/4 | 40.0 | 42.0 (43.0) |
| 150A | 480 | 495 (520) | 315 | 160 | 250 | R 3/4 | 66.0 | 68.0 (71.0) |
В скобках приведены размеры и вес моделей с фланцевыми соединениями стандарта ASME, класс 300.

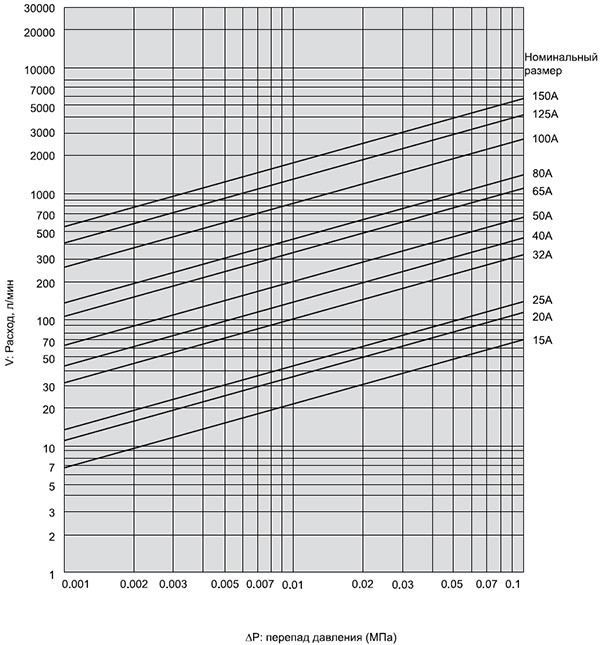

График перепада давления (для воды)
Сетка: отверстия =Ø2,5-7,21 отверстий/см2, ячейки =80 меш
