| Применение | Холодная и горячая вода, масло, прочие неопасные жидкости | |
| Макс. давление | 1,0 МПа | |
| Максимальная температура | 80 °C | |
| Материал | Корпус | Ковкий чугун |
| Кран | Литая бронза | |
| Сетка | Нержавеющая сталь | |
| Сетка | Отверстия | Ø 6-1,42 отверстий/см2 |
| Ячейки | Стандартный размер 60 меш | |
| Соединение | Фланцевое JIS 10K FF | |
Доступен вариант полностью из нержавеющей стали (модель SCS13).
Доступны под заказ с сетками с размером ячеек от 20 до 150 меш. Чтобы узнать о наличии сеток с размерами свыше 150 меш, свяжитесь с нами.
Поскольку для крана используется металлическое уплотнение, из-под него возможна незначительная утечка.
При переключении крана через зазор между краном и корпусом на сторону выхода могут попасть отложения и посторонние частицы.
- Очищается путем переключения правого и левого блоков без остановки фильтруемой среды.
- Благодаря механизму подъема крана (переключение путем подъема крана) проще работать ручкой.
- Так как устанавливать перепуск не требуется, для трубопроводов нужно меньше места.

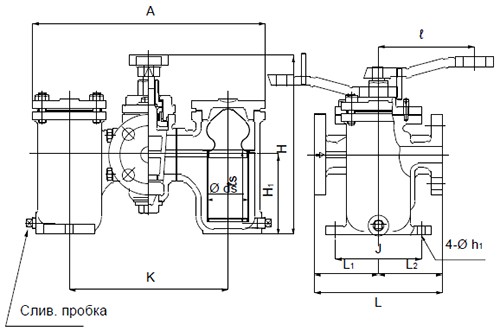

| Номинальный размер | L | L1 | L2 | H1 | H | Ha | A | R | ds | ls | Расстояния | Слив. пробка | Вес | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J | K | h1 | |||||||||||||
| 20A | 200 | 100 | 100 | 126 | 280 | 292 | 363 | 180 | 64.5 | 108 | 135 | 248 | 12 | R 1 | 23.9 |
| 25A | 200 | 100 | 100 | 126 | 280 | 292 | 363 | 180 | 64.5 | 108 | 135 | 248 | 12 | R 1 | 25.1 |
| 32A | 205 | 102.5 | 102.5 | 126 | 280 | 298 | 363 | 180 | 64.5 | 108 | 135 | 248 | 12 | R 1 | 26.1 |
| 40A | 245 | 122.5 | 122.5 | 134 | 306 | 316 | 390 | 180 | 64.5 | 120 | 135 | 275 | 12 | R 1 | 34.0 |
| 50A | 245 | 122.5 | 122.5 | 134 | 306 | 316 | 390 | 180 | 64.5 | 120 | 135 | 275 | 12 | R 1 | 35.9 |
| 65A | 285 | 130 | 155 | 155 | 356 | 345 | 450 | 240 | 77 | 140 | 160 | 311 | 15 | R 1 | 52.5 |
| 80A | 285 | 130 | 155 | 155 | 356 | 345 | 450 | 240 | 77 | 140 | 160 | 311 | 15 | R 1 | 53.0 |
| 100A | 385 | 175 | 210 | 230 | 482 | 509 | 644 | 340 | 120 | 210 | 225 | 430 | 19 | R 1 | 117.0 |
Размеры Н1, Н, К, и А приведены для справки.
Значения Н1 и Н не такие, как для моделей из нержавеющей стали.

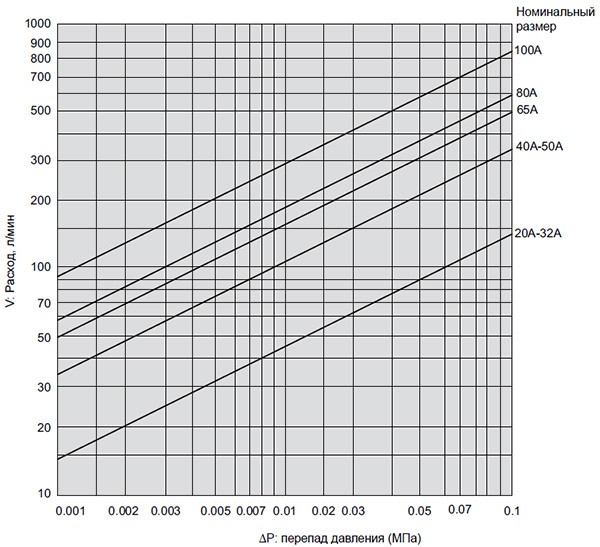

График перепада давления (для воды)
Сетка:отверстия= Ø6-1,42 отверстий/см2, ячейки = 60 меш
