| Модель | GP-2000EN | |
| Применение | Пар | |
| Метод восприятия пониженного давления | Внешняя импульсная трубка *1 | |
| Давление на входе | 0,1-2,0 МПа | |
| Пониженное давление | (В)0,1-1,4 МПа | |
| До 85% от входного давления (по манометру) | ||
| Мин. дифференц. давление | 0,05 МПа | |
| Макс. коэф. понижения давления | 20:1 | |
| Максимальная температура | 220 °C | |
| Утечки через седло клапана | Не более 0,01% номинального расхода | |
| Материал | Корпус | Ковкий чугун |
| Главный клапан | Нерж. сталь | |
| Седло клапана | Нерж. сталь | |
| Пилотный клапан | Нерж. сталь | |
| Седло пилотного клапана | Нерж. сталь | |
| - | Мембрана | Нержавеющая сталь |
| Импульсная трубка пониженного давления | Медная труба 0,8-2 м | |
| Соединение | Фланцевое соединение EN 1092 PN25 | |

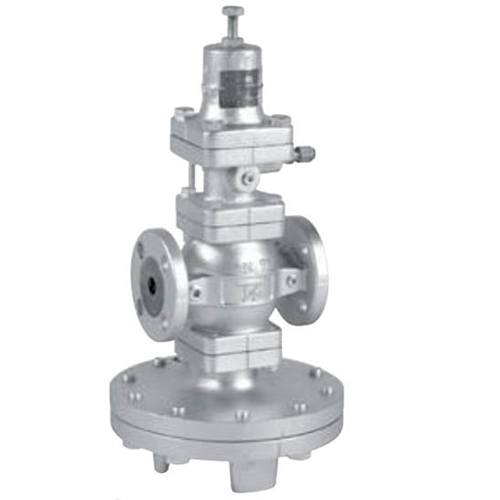

Мембранный клапан с «пилотным» управлением с высокоточным регулированием низкого давления. Этот вариант оптимален, если скачки давления значительно влияют на качество.
*1. Стандартная внешняя импульсная трубка. При установке редукционного клапана обязательно присоедините импульсную трубку и компенсатор, поставленные в комплекте. Если импульсная трубка не подсоедина, клапан не будет работать. (Доступна с внутренней импульсной трубкой (номинальный диаметр: от 15 А до 10 А) в разных спецификациях. Имейте в виду, что значение Cv в трубе во внутренней импульсной трубке ниже, чем во внешней импульсной трубке).
- Доступны варианты с внешним пилотом.
- Доступны варианты с фланцами по ASME.
- Мембрана большого размера; более стабильное регулирование пониженного давления при помощи внешней импульсной трубки.
- Значение Cv высокое, поэтому проточная способность и способность управления значительно улучшены; можно использовать клапан на один-два размера меньше номинального размера.
- Сферический главный клапан обеспечивает хорошую герметичность и уменьшение утечек и седла клапана (соответствует классу IV по стандарту ANSI).
- Возможно управление давлением при низком давлении (0,02 МПа или меньше).
С фланцевым соединением (JIS 20K RF)
| Ном. размер | L | H1 | H | A | Вес |
| 50А | 222 (218) | 216 | 498 | 276 | 36.0 (35.8) |
* Вышеуказанные значения в скобках - размеры фланцевых соединеий стандарта JIS 10K FF.
