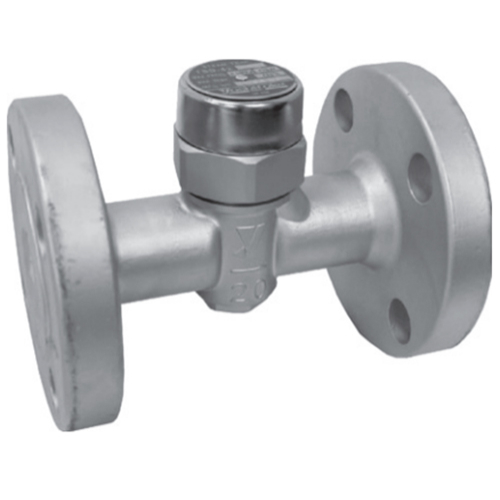

Конденсатоотводчик термодинамический Yoshitake TSD-42F

Конденсатоотводчик  термодинамический Yoshitake  TSD42F
под заказ
Цена: уточняйте

Количество

Итого

уточняйте

  • Производитель: Yoshitake
  • Тип конденсатоотводчика: термодинамический
  • Максимальное рабочее давление: 4.2МПа
  • Максимальная рабочая температура: 425(°С)
  • Максимальный расход: 710кг/ч
  • Материал: нержавеющая сталь
Быстрый заказ
Введите номер телефона и
наш менеджер перезвонит
  • Характеристики
  • Описание
  • Размеры и вес
  • График
  • Доставка и оплата
МодельTSD-42F
ПрименениеКонденсат пара
Рабочее давление0,035-1,0 МПа0,035-2,0 МПа0,035-3,0 МПа0,035-4,2 МПа
Допустимое противодавлениеВходное давление не более 50 %
Макс. температура300°C425°C
МатериалКорпусНержавеющая сталь (SCS2A)
Диск, седлоНержавеющая сталь (особая термическая  обработка)
СоединениеJIS10KRFJIS20KRFJIS30KRFJIS40KRF

Положение установки

Положение установки  Yoshitake TSD-42

1. Для изготовления основных деталей использована нержавеющая сталь, что способствует повышению коррозионной стойкости.

2. Конденсатоотводчик может работать при температуре 425 ˚C и давлении 4,2 МПа, поэтому может применяться в различных отраслях, например в тяжелой, легкой и общей промышленности.

3. Биметаллический материал решает проблему, связанную с воздухом, и обеспечивает плавный выпуск холодного конденсата или воздуха в начале работы, что позволяет эффективно запускать паровое оборудование.

4. Изолирующая крышка позволяет избежать частого включения и выключения.

5. Монтаж легко выполнить, потому что по запросу устройство может устанавливаться вертикально или горизонтально.

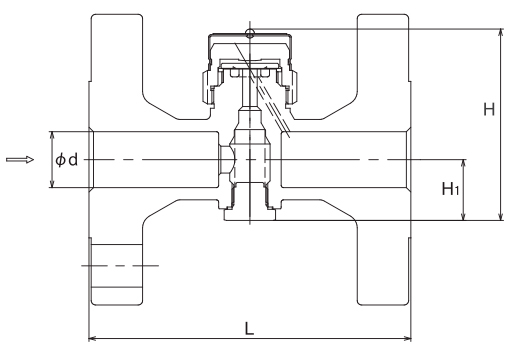

TSD-42F (JIS 20KRF)

Номинальный размерdLHH1Вес
15A1512776232.0
20A2013179242.4
25A251318627.53.5

TSD-42F (JIS 30KRF)

Номинальный размерdLHH1Вес
15A1513576233.4
20A2013579243.6
25A251398627.54.6

TSD-42F (JIS 40KRF)

Номинальный размерdLHH1Вес
15A1513976233.6
20A2013979244.0
25A251448627.55.0

Конденсатоотводчик  термодинамический Yoshitake  TSD-42F

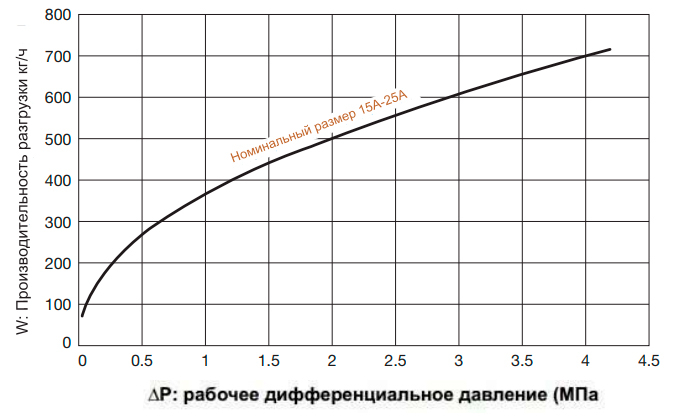

Максимальная постоянная производительность (10А-25А)

Конденсатоотводчик  термодинамический Yoshitake  TSD-42F

• Чтобы выбрать размер изделия, установите коэффициент безопасности 4-5. Например, если требуется конденсатоотводчик с пропускной способностью 100 кг/ч, то для максимальной эффективности выберите конденсатоотводчик, способный разгружать от 400 до 500 кг/ч.
• При выборе пропускной способности следует учитывать противодавление (выходное давление). Это объясняется тем, что пропускная способность конденсатоотводчика зависит от рабочего перепада давления (разницы между входным и выходным давлениями).
Например, чтобы найти пропускную способность, полученную при входном давлении 1,0 МПа и выходном давлении 0,2 МПа, проведите вертикальную линию вверх от точки рабочего дифференциального давления 0,8 МПа в таблице, приведенной выше.
