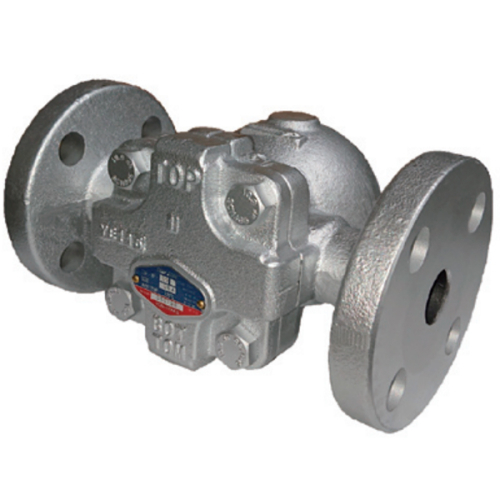

Модель | TSF-8F | |
Номинальный размер | 15А, 20А, 25А | |
Применение | Конденсат пара | |
Рабочее давление (Макс. рабочий перепад давления) | TSF-8F-5: 0,01-0,5 МПа (0,5 МПа) TSF-8F-10: 0,01-1,0 МПа (1,0 МПа) TSF-8F-21: 0,01-2,1 МПа (2,1 МПа) | |
Макс. температура | 220 °C | |
Материал | Корпус | Ковкий чугун |
Поплавок | Нержавеющая сталь | |
Клапан, седло клапана | Нержавеющая сталь | |
Соединение | JIS 10K FF фланцевый JIS 20K FF фланцевый ASME 150/300, ENPN25 |
Меры предосторожности при установке

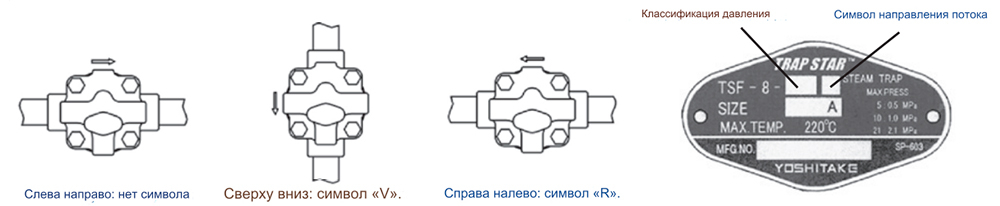

Направление потока
• Стандартное направление потока – слева направо, однако направление может быть изменено на месте установки.
См. процедуры повторной сборки для изменения направления потока.
• Если вы повторно собрали изделие, изменив его направление потока, впишите символ на пластине в соответствии с новым направлением потока. V – для потока сверху вниз или R – для потока справа налево.
Направление потока | Символ |
Слева направо (по умолчанию) | Пусто |
Сверху вниз | V |
Справа налево | R |
*Имеются снизу и сверху. Для облегчения открытия и слива конденсатоотводчика в случае использования направления потока вверх, укоротите вертикальный трубопровод до отводчика.
1. TSF-8F может эффективно выводить конденсат без удержания при надежном срабатывании благодаря разнице удельного веса между паром и конденсатом.
2. Поскольку основные детали крепятся на крышке, можно отсоединить крышку, не снимая сам корпус с трубопровода. Это облегчает осмотр и замену деталей.
3. Отличная коррозионная стойкость и долговечность за счет того, что все основные детали изготовлены из нержавеющей стали.
4. Фильтр установлен для защиты внутренних деталей от инородных объектов и для улучшения прочности.

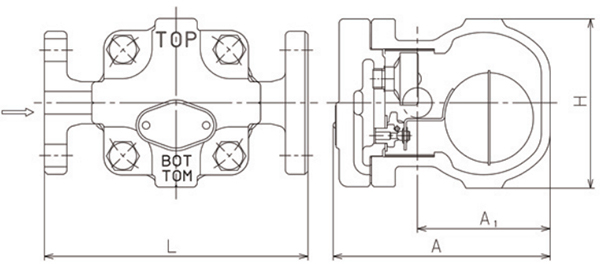

Номинальный размер | d | L | A | A1 | H | Вес, кг |
---|---|---|---|---|---|---|
15A | 15 | 175 | 147 | 90 | 113 | 5.2 |
20A | 20 | 195 | 147 | 90 | 113 | 6.0 |
25A | 25 | 215 | 147 | 90 | 113 | 7.1 |

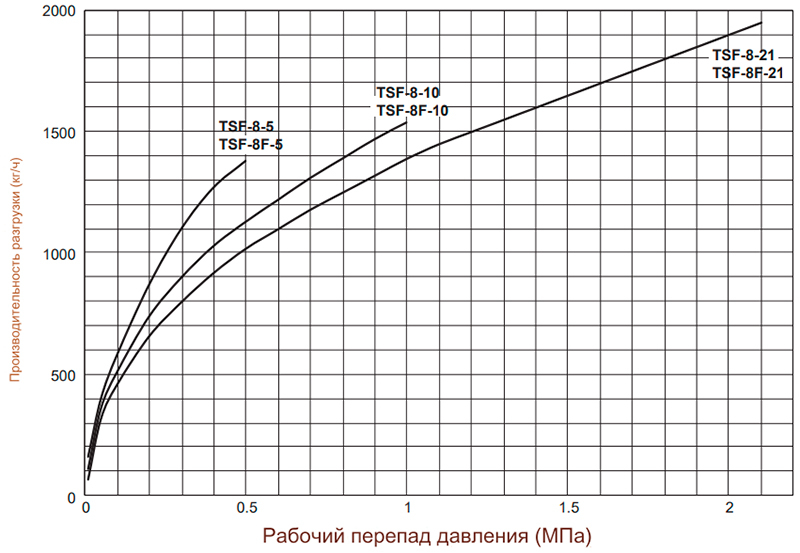

Максимальная постоянная производительность
*Пропускная способность, указанная на графике выше, является максимальным значением.
При проектировании системы выбирайте конденсатоотводчик с достаточным запасом прочности (более чем в два раза превышающим обычный уровень).
