| Модель | TSF-8AT | |
| Номинальный размер | 15А, 20А, 25А | |
| Применение | Конденсат пара | |
| Рабочее давление (Макс. рабочий перепад давления) | TSF-8-5: 0,01-0,5 МПа (0,5 МПа) TSF-8-10: 0,01-1,0 МПа (1,0 МПа) TSF-8-21: 0,01-2,1 МПа (2,1 МПа) | |
| Макс. температура | 220 °C | |
| Материал | Корпус | Ковкий чугун |
| Поплавок | Нержавеющая сталь | |
| Клапан, седло клапана | Нержавеющая сталь | |
| Соединение | Резьба JIS Rc, NPT | |
Меры предосторожности при установке.

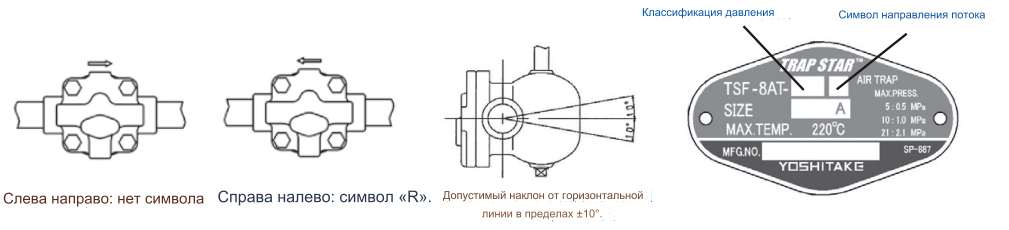

Направление потока
Стандартное направление потока TSF-8AT - слева направо. Однако также возможно направление потока справа налево. Пожалуйста, сообщите нам направление потока, которое вы предпочитаете, когда размещаете заказ.
В случае направления с правой стороны на левую, в конце ключа упоминается буква «R». Пожалуйста, не разбирайте изделие на месте. Благодаря подключению трубки выравнивания давления поток направление сверху вниз недоступно.
| Направление потока | Символ |
| Слева направо (по умолчанию) | Пусто |
| Справа налево | R |
1. TSF-8AT может эффективно выводить конденсат без удержания при надежном срабатывании благодаря разнице удельного веса между паром и конденсатом.
2. Поскольку основные детали крепятся на крышке, можно отсоединить крышку, не снимая сам корпус с трубопровода. Это облегчает осмотр и замену деталей.
3. Отличная коррозионная стойкость и долговечность за счет того, что все основные детали изготовлены из нержавеющей стали.
4. Фильтр установлен для защиты внутренних деталей от инородных объектов и для улучшения прочности.

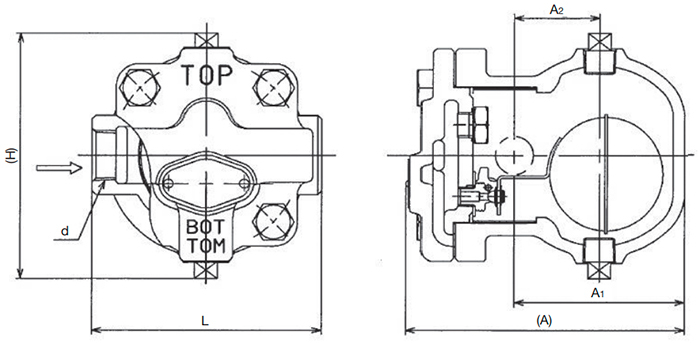

| Номинальный размер | d | L | A | A1 | H | Подключение | Вес |
|---|---|---|---|---|---|---|---|
| 15A | Rc или NPT 1/2 | 121 | 147 | 90 | 145 | Rc или NPT 3/8 | 3.7 |
| 20A | Rc или NPT 1/2 | 121 | 147 | 90 | 145 | Rc или NPT 3/8 | 3.7 |
| 25A | Rc или NPT 1/2 | 145 | 147 | 90 | 145 | Rc или NPT 3/8 | 4.1 |

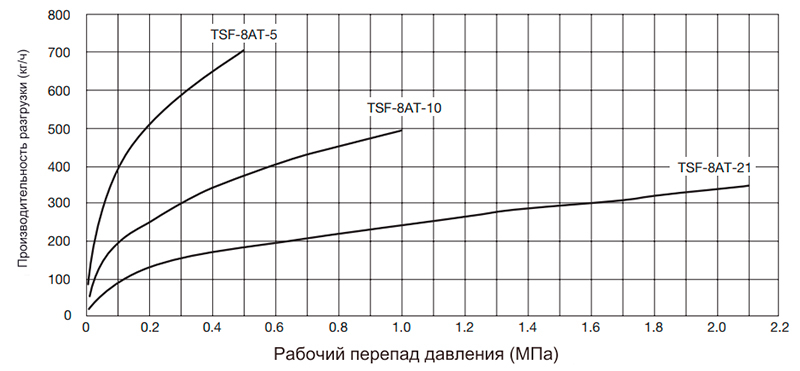

Максимальная постоянная производительность
*Пропускная способность, указанная на графике выше, является максимальным значением.
При проектировании системы выбирайте конденсатоотводчик с достаточным запасом прочности (более чем в два раза превышающим обычный уровень).
