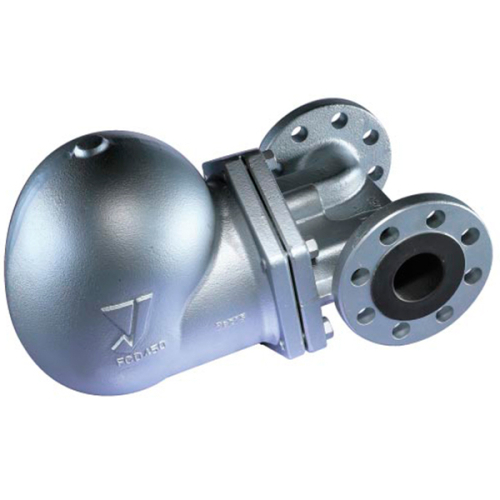

| Модель | TSF-13F | ||
| Номинальный размер | 40А | ||
| Применение | Конденсат пара | ||
| Максимальное давление | 1,0 МПа | 1,6 МПа | |
| Рабочее давление (Макс. раб. давление) | 0,5 МПа | 0,5 МПа | |
| Макс. температура | 220 °C | ||
| Материал | Корпус | Литая углеродистая сталь | |
| Поплавок | Нержавеющая сталь | ||
| Клапан, седло клапана | Нержавеющая сталь | ||
| Соединение | JIS 10KRF JIS20KRF EN 1092 PN16 or PN25 ASME class 150 ASME class 300 | ||
Меры предосторожности при установке
*1. Установите сетчатый фильтр (рекомендуется: 80 меш) на входной стороне, чтобы защитить TSF-13CF от накипи и других веществ. Из-за конструкции с поплавковим рычагом, посторонние вещества, застрявшие на клапане и седле клапана, могут вызвать значительную утечку пара.
*2. Поддерживайте наклон изделия в пределах 5°. Поддерживайте продукт по мере необходимости.
*3. Установка изделия с неправильным направлением препятствует его нормальной работе. Проверьте положение установки. Не наклоняйте изделие во время использования. Неправильное положение препятствует нормальной работе.
1. Надежная работа и большая пропускная способность, обеспечиваемые поплавковой системой рычага.
2. Все основные детали, такие как клапаны, седла, воздухоотводчики и поплавки, изготовлены из нержавеющей стали, что обеспечивает отличную коррозионную стойкость и долговечность.
3. Время запуска оборудования значительно сокращается при использовании воздухоотводчика высокого давления для быстрого выпуска воздуха из системы паропроводов.
4. Стабильная работа достигается за счет большого поплавка.
TSF-13F
| Номинальный размер | Подключение | d | L | А | A1 | H | Вес |
| 40A | JIS 10KRF/20KRF | 40 | 228 | 423 | 353 | 290 | 24.0 |
| EN 1092 PN16 or PN25 | 40 | 230 | 428 | 353 | 290 | 24.5 | |
| ASME150LB | 40 | 221 | 416 | 353 | 290 | 23.0 | |
| ASME300LB | 40 | 221 | 431 | 353 | 290 | 25.7 | |
| 50A | JIS 10KRF/20KRF | 50 | 239 | 436 | 358 | 290 | 25.0 |
| EN 1092 PN16 or PN25 | 50 | 230 | 441 | 358 | 290 | 25.3 | |
| ASME150LB | 50 | 220 | 433 | 358 | 290 | 24.5 | |
| ASME300LB | 50 | 239 | 441 | 358 | 290 | 26.8 |
Максимальная постоянная производительность
Номинальный размер 40А
Номинальный размер 50А
Пропускная способность, указанная на графике выше, является максимальным значением.
При проектировании системы выберите конденсатоотводчик с достаточным запасом прочности (более чем в два раза превышающим обычный уровень).
