| Модель | TSF-13CF | ||
| Номинальный размер | 40А, 50А | ||
| Применение | Конденсат пара | ||
| Максимальное давление | 1,0 МПа | 1,6 МПа | |
| Рабочее давление (Макс. раб. давление) | TSF-13-5: 0,5 МПа TSF-13-10: 1,0 МПа | TSF-13-5: 0,5 МПа TSF-13-10: 1,0 МПа TSF-13-14: 1,4 МПа | |
| Макс. температура | 220 °C | ||
| Материал | Корпус | Литая углеродистая сталь | |
| Поплавок | Нержавеющая сталь | ||
| Клапан, седло клапана | Нержавеющая сталь | ||
| Соединение | ASME150 LB | ASME300 LB, EN PN25/40 | |
Меры предосторожности при установке
*1. Установите сетчатый фильтр (рекомендуется: 80 меш) на входной стороне, чтобы защитить TSF-13CF от накипи и других веществ. Из-за конструкции с поплавковим рычагом, посторонние вещества, застрявшие на клапане и седле клапана, могут вызвать значительную утечку пара.
*2. Поддерживайте наклон изделия в пределах 5°. Поддерживайте продукт по мере необходимости.
*3. Установка изделия с неправильным направлением препятствует его нормальной работе. Проверьте положение установки. Не наклоняйте изделие во время использования. Неправильное положение препятствует нормальной работе.
1. Надежная работа и большая пропускная способность, обеспечиваемые поплавковой системой рычага.
2. Все основные детали, такие как клапаны, седла, воздухоотводчики и поплавки, изготовлены из нержавеющей стали, что обеспечивает отличную коррозионную стойкость и долговечность.
3. Время запуска оборудования значительно сокращается при использовании воздухоотводчика высокого давления для быстрого выпуска воздуха из системы паропроводов.
4. Стабильная работа достигается за счет большого поплавка.

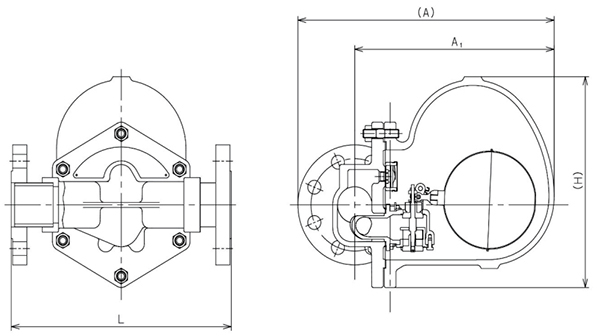

TSF-13CF
| Номинальный размер | Подключение | L | А | A1 | H | Вес |
| 40A | ASME150LB | 327 | 343 | 280 | 290 | 24.50 |
| ASME300LB | 327 | 358 | 280 | 290 | 27.0 | |
| EN PN25/40 | 327 | 355 | 280 | 290 | 28.0 | |
| 50A | ASME150LB | 320 | 365 | 290 | 290 | 26.5 |
| ASME300LB | 320 | 373 | 290 | 290 | 28.5 | |
| EN PN25/40 | 320 | 373 | 290 | 290 | 29.0 |
Максимальная постоянная производительность

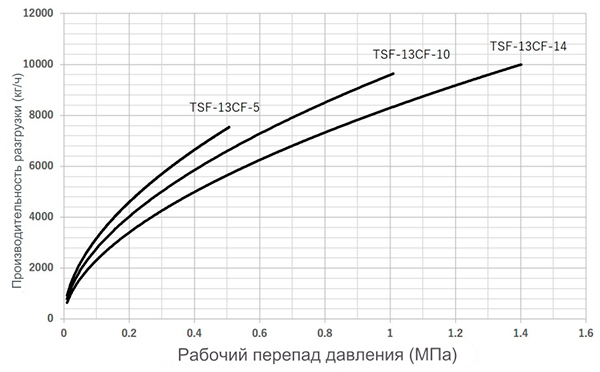

Номинальный размер 40А

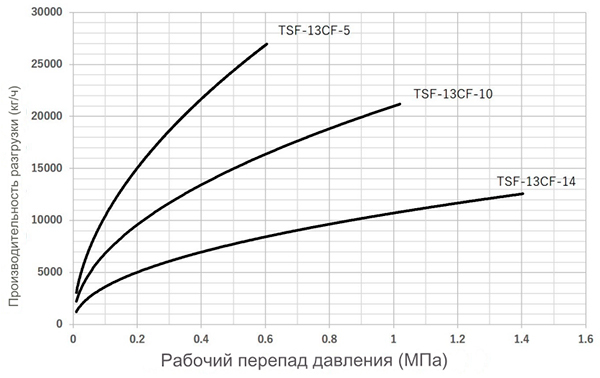

Номинальный размер 50А
Пропускная способность, указанная на графике выше, является максимальным значением.
При проектировании системы выберите конденсатоотводчик с достаточным запасом прочности (более чем в два раза превышающим обычный уровень).
