| Модель | TSF-11S | |
|---|---|---|
| Номинальный размер | 25А-50А | |
| Применение | Конденсат пара | |
| Рабочее давление (Макс. рабочий перепад давления) | TSF-11S-5: 0,01-0,5 МПа TSF-11S-10: 0,01-1,0 МПа TSF-11S-21: 0,01-2,1 МПа | |
| Макс. температура | 220 °C | |
| Материал | Корпус | Литая нержавеющая сталь |
| Поплавок | Нержавеющая сталь | |
| Клапан, седло клапана | Нержавеющая сталь | |
| Соединение | Резьбовое JIS Rc Резьбовое NPT | |
Меры предосторожности при установке
После завершения монтажа отрегулируйте направление на заводской табличке в условиях без давления.
Закрепите кран гаечным ключом и ослабьте гайку. Поверните кран и отрегулируйте направление таблички для знаков ВЕРХ и НИЗ
соответственно для направления вверх и вниз. Закрепите кран гаечным ключом и затяните гайку после регулировки.
- Модель TSF-11S может эффективно выводить конденсат без удержания, обеспечивая энергосбережение паровой системы без потерь пара.
- Встроенный термостатический воздухоотводчик спускает воздух из трубопроводов и сокращает время прогрева.
- Посредством поворота крана возможно применить разные направления потока, как при горизонтальной, так и при вертикальной установке. Направление потока легко переключать без разборки, например отсоединив крышку.
- Поскольку основные детали крепятся на крышке, можно отсоединить крышку, не снимая сам корпус с трубопровода. Это облегчает осмотр и замену деталей.
TSF-11S
| Номинальный размер | d | L | А | A11 | H | Вес |
| 25A | Rc 1 | 190 | 242 | 146.5 | 186 | 9.1 |
| 32A | Rc 1-1/4 | 190 | 242 | 146.5 | 186 | 9.2 |
| 40A | Rc 1-1/2 | 205 | 242 | 146.5 | 186 | 9.4 |
| 50A | Rc 2 | 220 | 242 | 146.5 | 186 | 9.7 |

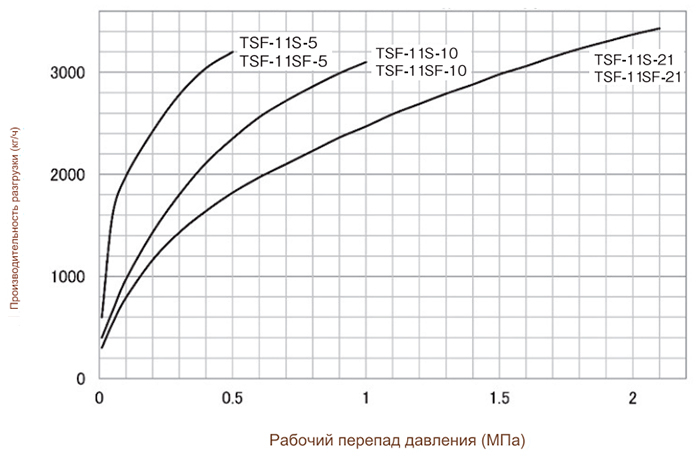

Максимальная постоянная производительность TSF-11S
Пропускная способность, указанная на графике выше, является максимальным значением. При проектировании системы выберите конденсатоотводчик с достаточным запасом прочности (более чем в два раза превышающим обычный уровень).
