| Модель | TSF-11AT | |
| Номинальный размер | 32A-50A | |
| Применение | Конденсат пара | |
| Рабочее давление (Макс. рабочий перепад давления) | TSF-10AT-5: 0,01-0,5 МПа TSF-10AT-10: 0,01-1,0 МПа TSF-10AT-21: 0,01-2,1 МПа | |
| Макс. температура | 220 °C | |
| Материал | Корпус | Ковкий чугун |
| Поплавок | Нержавеющая сталь | |
| Клапан, седло клапана | Нержавеющая сталь | |
| Соединение | Резьбовое JIS Rc Резьбовое NPT | |

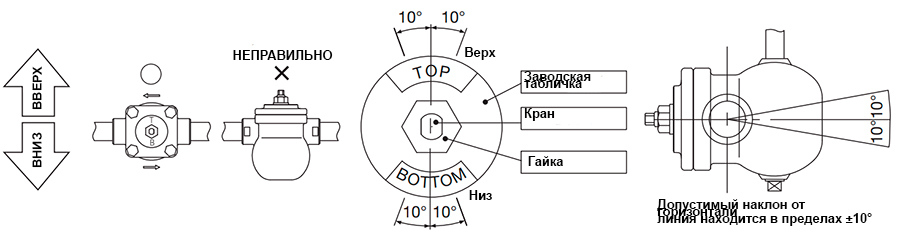

Меры предосторожности при установке
После установки отрегулируйте направление фирменной таблички в условиях отсутствия давления.
Направление потока TSF-11AT регулируется слева направо. При использовании справа налево вы можете настроить
направлении, поворачивая кран.
После регулировки направления снимите заглушку на верхней стороне и подсоедините трубку выравнивания давления.
Из-за подключения трубы выравнивания давления направление потока сверху вниз невозможно.
1. Модель TSF-11 может эффективно выводить конденсат без удержания, обеспечивая энергосбережение паровой системы без потерь пара и предотвращая трубопроводы оборудования на предмет коррозии.
2. Направление потока можно легко переключать без разборки, снятием крышки.
3. Поскольку основные детали крепятся на крышке, можно отсоединить крышку, не снимая сам корпус с трубопровода. Это облегчает осмотр и замену деталей.

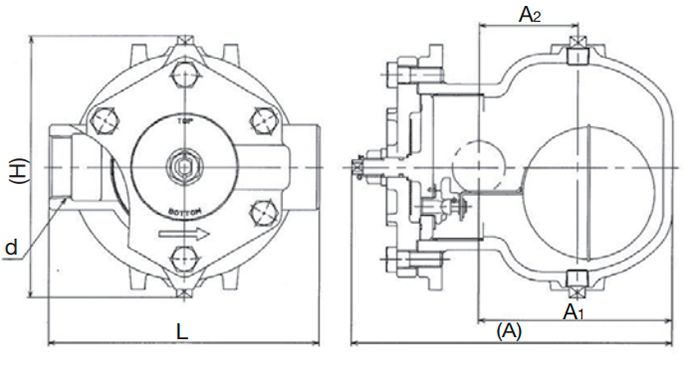

TSF-11AT
| Номинальный размер | d | L | А | A1 | A2 | H | Пробка | Вес |
| 32A | Rc или NPT 1/4 | 190 | 244 | 147 | 75 | 210 | Rc or NPT 3/8 | 10,0 |
| 40A | Rc или NPT 1 1/4 | 205 | 244 | 147 | 75 | 210 | Rc or NPT 3/8 | 10.2 |
| 50A | Rc или NPT 2 | 220 | 244 | 147 | 75 | 210 | Rc or NPT 3/8 | 10.5 |

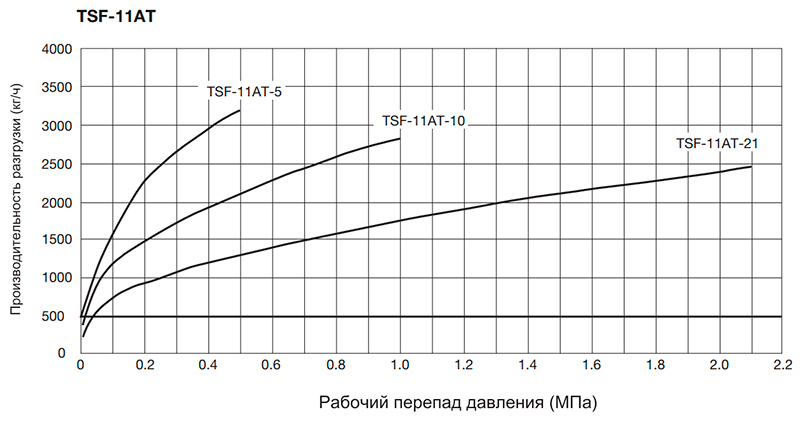

Максимальная постоянная производительность TSF-11AT
Пропускная способность, указанная на графике выше, является максимальным значением. При проектировании системы выберите конденсатоотводчик с достаточным запасом прочности (более чем в два раза превышающим обычный уровень).
