| Модель | TSF-10SF | |
| Номинальный размер | 15А-25А | |
| Применение | Конденсат пара | |
| Рабочее давление (Макс. рабочий перепад давления) | TSF-10SF-5 0,01-0,5 МПа TSF-10SF-10 0,01-1,0 МПа TSF-10SF-21 0,01-2,1 МПа | |
| Макс. температура | 220 °C | |
| Материал | Корпус | Литая нержавеющая сталь |
| Поплавок | Нержавеющая сталь | |
| Клапан, седло клапана | Нержавеющая сталь | |
| Соединение | JIS 10K FF Фланцевое JIS 20K FF Фланцевое ASME Class 150 Фланцевое ASME Class 300 Фланцевое EN PN25 Фланцевое | |
Меры предосторожности при установке
После завершения монтажа отрегулируйте направление на заводской табличке в условиях без давления.
Закрепите кран гаечным ключом и ослабьте гайку. Поверните кран и отрегулируйте направление таблички для знаков ВЕРХ и НИЗ
соответственно для направления вверх и вниз. Закрепите кран гаечным ключом и затяните гайку после регулировки.
*В случае установки снизу вверх, для облегчения открытия и слива конденсатоотводчика в случае использования направления потока вверх, укоротите вертикальный трубопровод до отводчика.
1. Модель TSF-10SF может эффективно выводить конденсат без удержания, обеспечивая энергосбережение паровой системы без потерь пара.
2. Встроенный термостатический воздухоотводчик спускает воздух из трубопроводов и сокращает время прогрева.
3. Посредством поворота крана возможно применить разные направления потока, как при горизонтальной, так и при вертикальной установке. Направление потока легко переключать без разборки, например отсоединив крышку.
4. Поскольку основные детали крепятся на крышке, можно отсоединить крышку, не снимая сам корпус с трубопровода. Это облегчает осмотр и замену деталей.

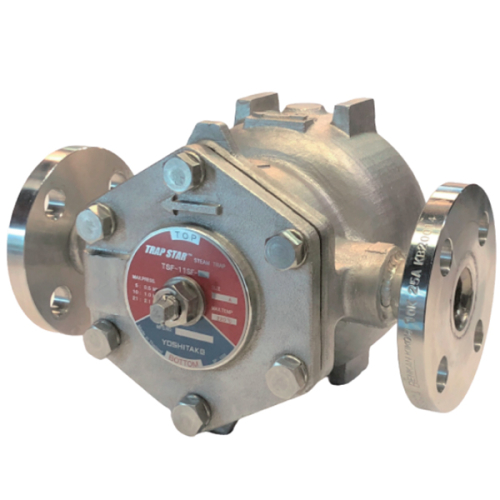

TSF-10SF
| Номинальный размер | L | А | A1 | H | Вес(JIS 10K) | Вес(JIS 20K) |
|---|---|---|---|---|---|---|
| 15A | 195 | 173 | 88.5 | 110 | 4.8 | 5.0 |
| 20A | 215 | 173 | 88.5 | 110 | 5.2 | 5.4 |
| 25A | 235 | 173 | 88.5 | 110 | 6.2 | 6.6 |

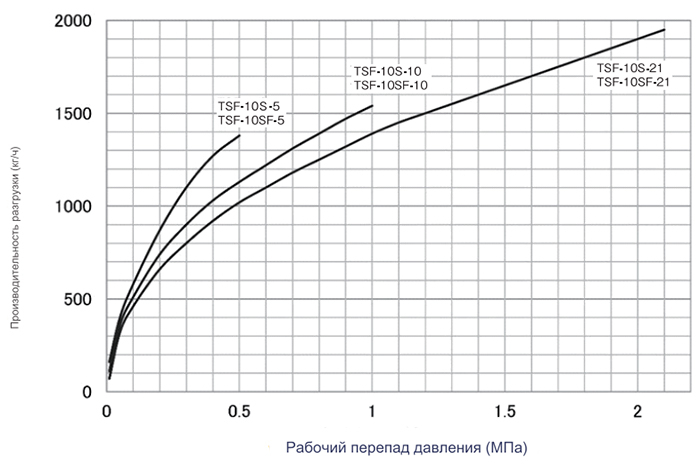

Максимальная постоянная производительность TSF-10SF
Пропускная способность, указанная на графике выше, является максимальным значением. При проектировании системы выберите конденсатоотводчик с достаточным запасом прочности (более чем в два раза превышающим обычный уровень).
