| Модель | TSF-10CF | |
| Номинальный размер | 15А, 20А, 25А | |
| Применение | Конденсат пара | |
| Рабочее давление (Макс. рабочий перепад давления) | TSF-10CF-5 0,01-0,5 МПа TSF-10CF-10 0,01-1,0 МПа TSF-10CF-21 0,01-2,1 МПа | |
| Макс. температура | 220 °C | |
| Материал | Корпус | Литая углеродистая сталь |
| Поплавок | Нержавеющая сталь | |
| Клапан, седло клапана | Нержавеющая сталь | |
| Соединение | ASME 150LB RF, ASME 300LB RF, EN PN 25/40 фланцевое | |

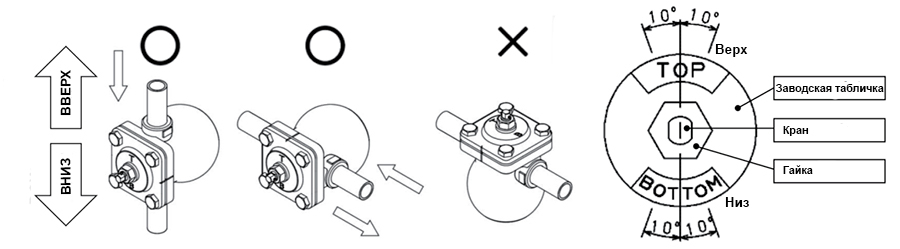

Меры предосторожности при установке
После завершения монтажа отрегулируйте направление на заводской табличке в условиях без давления.
Закрепите кран гаечным ключом и ослабьте гайку. Поверните кран и отрегулируйте направление таблички для знаков ВЕРХ и НИЗ
соответственно для направления вверх и вниз. Закрепите кран гаечным ключом и затяните гайку после регулировки.
1. Модель TSF-10 может эффективно выводить конденсат без удержания, обеспечивая энергосбережение паровой системы без потерь пара. Подходит для парового оборудования, используемого в разных отраслях: оборудование для кондиционирования воздуха, оборудование горячего водоснабжения, установки и продукты питания.
2. Встроенный термостатический воздухоотводчик спускает воздух из трубопроводов и сокращает время прогрева.
3. Посредством поворота крана возможно применить разные направления потока, как при горизонтальной, так и при вертикальной установке. Направление потока легко переключать без разборки, например отсоединив крышку.
4. Поскольку основные детали крепятся на крышке, можно отсоединить крышку, не снимая сам корпус с трубопровода. Это облегчает осмотр и замену деталей.

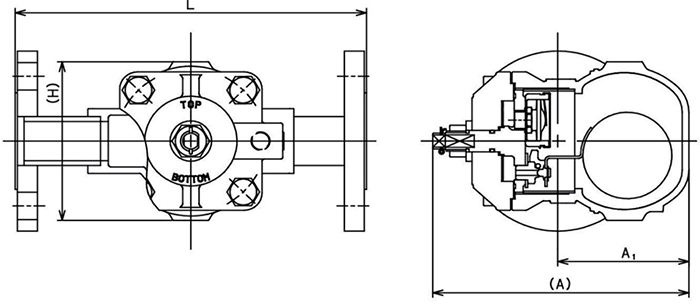

TSF-10CF
| Номинальный размер | L | А | A1 | H | Вес | ||
|---|---|---|---|---|---|---|---|
| ASME150LB | ASME300LB | EN PN25/40 | |||||
| 15A | 195 | 173 | 88.5 | 110 | 4.8 | 5.0 | 5.0 |
| 20A | 215 | 173 | 88.5 | 110 | 5.2 | 5.4 | 5.4 |
| 25A | 235 | 173 | 88.5 | 110 | 6.2 | 6.6 | 6.6 |

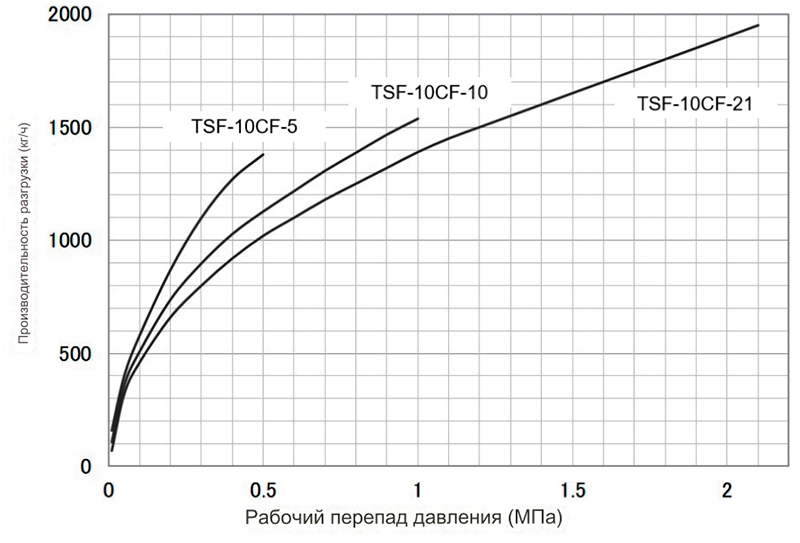

Максимальная постоянная производительность TSF-10CF
Пропускная способность, указанная на графике выше, является максимальным значением. При проектировании системы выберите конденсатоотводчик с достаточным запасом прочности (более чем в два раза превышающим обычный уровень).
