| Модель | TSF-11SF | |
| Номінальний розмір | 25A-50A | |
| Застосування | конденсат пари | |
| Робочий тиск (Макс. робочий перепад тиску) | TSF-11SF-5: 0,01-0,5 МПа TSF-11SF-10: 0,01-1,0 МПа TSF-11SF-21: 0,01-2,1 МПа | |
| Макс. температура | 220 ° C | |
| Матеріал | корпус | Лита нержавіюча сталь |
| поплавець | нержавіюча сталь | |
| клапан, сідло клапана | нержавіюча сталь | |
| З'єднання | фланцеве JIS 10KFF / 20KRF | |
Запобіжні заходи при встановленні
Після завершення монтажу відрегулюйте напрямок на табличці в умовах без тиску.
Закріпіть кран гайковим ключем і звільніть гайку. Поверніть кран і відрегулюйте напрямок таблички для знаків ВЕРХ і НИЗ
відповідно для напрямку вгору і вниз. Закріпіть кран гайковим ключем і затягніть гайку після регулювання.
* У разі встановлення від низу до верху, для полегшення відкриття та зливу конденсатовідвідника в разі використання напрямка потоку вгору, скоротіть вертикальний трубопровід до відвідників.
1. Модель TSF-11SF може ефективно виводити конденсат без утримання, забезпечуючи енергозбереження парової системи без втрати пари.
2. Вбудований термостатичний повітрявідвідник спускає повітря з трубопроводів і скорочує час прогріву.
3. За допомогою повороту крана можливо застосувати різні напрямки потоку, як при горизонтальному, так і при вертикальному встановленні. Напрямок потоку легко перемикати без розбирання, наприклад від'єднавши кришку.
4. Оскільки основні деталі кріпляться на кришці, можна від'єднати кришку, не знімаючи сам корпус з трубопроводу. Це полегшує огляд і заміну деталей.
TSF-11SF
| номінальний розмір | L | А | A i | H | Вага (JIS 10K) | Вага (JIS 20K) |
| 25A | 270 | 242 | 146.5 | 186 | 11.7 | 12.0 |
| 32A | 270 | 242 | 146.5 | 186 | 12.6 | 13.0 |
| 40A | 280 | 242 | 146.5 | 186 | 13.0 | 13.5 |
| 50A | 290 | 242 | 146.5 | 186 | 14.2 | 14.7 |

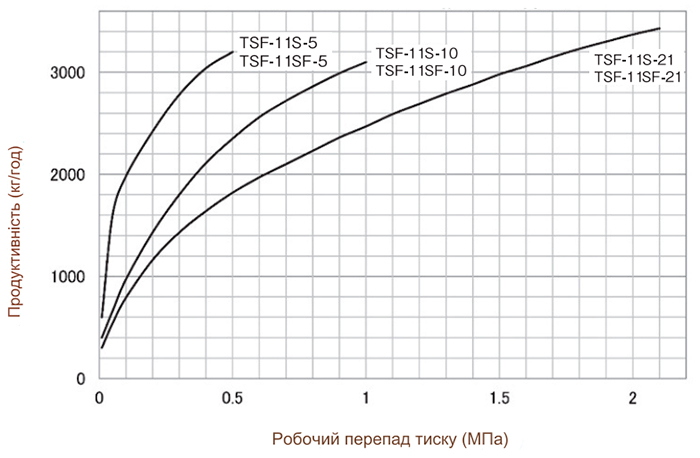

Максимальна постійна продуктивність TSF-11SF
Пропускна здатність, зазначена на графіку вище, є максимальним значенням. При проектуванні системи виберіть конденсатовідвідник з достатнім запасом міцності (більш ніж в два рази перевищує звичайний рівень).
