Конденсатоотводчик поплавковый Yoshitake TSF-11SF

Конденсатоотводчик поплавковый Yoshitake TSF11SF
в наличии
Цена: уточняйте

Количество

Итого

уточняйте

  • Материал: нержавеющая сталь
  • Тип конденсатоотводчика: поплавковый
  • Максимальное рабочее давление: 2.1МПа
  • Максимальная рабочая температура: 220(°С)
  • Максимальный расход: 3400кг/ч
  • Соединение: Ду25-Ду50

Доставка

  • Самовывоз со склада в Киеве
  • Новая Почта - по тарифам службы доставки
  • SAT - по тарифам службы доставки
  • Деливери - по тарифам службы доставки

Оплата

  • Безналичный расчет с НДС
  • Онлайн Приват24, Visa/MasterCard
Быстрый заказ
Введите номер телефона и
наш менеджер перезвонит
  • Описание
  • Технические характеристики
  • Габаритные размеры (мм) и вес (кг)
  • График подбора оборудования
  • Доставка
  • Оплата

1. Модель TSF-11SF может эффективно выводить конденсат без удержания, обеспечивая энергосбережение паровой системы без потерь пара.

2. Встроенный термостатический воздухоотводчик спускает воздух из трубопроводов и сокращает время прогрева.

3. Посредством поворота крана возможно применить разные направления потока, как при горизонтальной, так и при вертикальной установке. Направление потока легко переключать без разборки, например отсоединив крышку.

4. Поскольку основные детали крепятся на крышке, можно отсоединить крышку, не снимая сам корпус с трубопровода. Это облегчает осмотр и замену деталей.

МодельTSF-11SF
Номинальный размер25A-50A
ПрименениеКонденсат пара
Рабочее давление (Макс. рабочий перепад давления)TSF-_ _-5 0,01-0,5 МПа TSF-_ _-10 0,01-1,0 МПа TSF-_ _-21 0,01-2,1 МПа
Макс. температура220 °C
МатериалКорпусНержавеющая сталь
ПоплавокНержавеющая сталь
Клапан, седло клапанаНержавеющая сталь
СоединениеФланцевое JIS 10KFF/20KRF

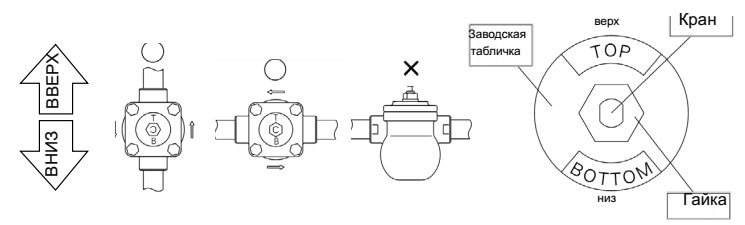

Меры предосторожности при установке


Меры предосторожности при установке

После завершения монтажа отрегулируйте направление на заводской табличке в условиях без давления.
Закрепите кран гаечным ключом и ослабьте гайку. Поверните кран и отрегулируйте направление таблички для знаков ВЕРХ и НИЗ
соответственно для направления вверх и вниз. Закрепите кран гаечным ключом и затяните гайку после регулировки.
*В случае установки снизу вверх, для облегчения открытия и слива конденсатоотводчика в случае использования направления потока вверх, укоротите вертикальный трубопровод до отводчика.

TSF-11SF

Номинальный размерdLАAiHВес
25A25270242146.518613.4
32A32270242146.518614.1
40A40280242146.518614.4
50A50290242146.518615.5


схема TSF-11

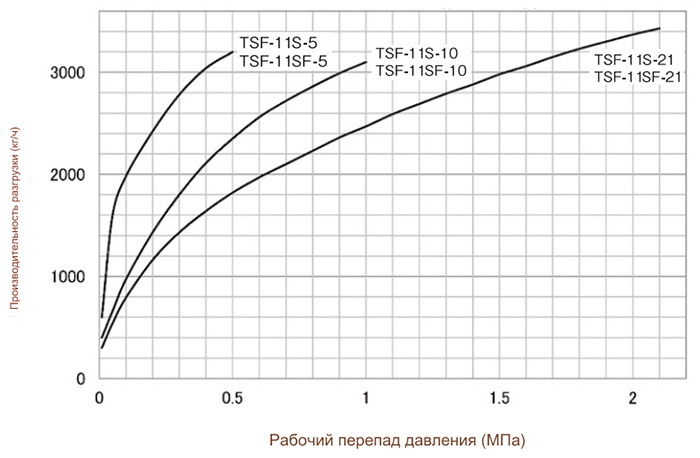

Максимальная постоянная производительность TSF-11SF

график подбора оборудования Yoshitake TSF-11, 11F

Пропускная способность, указанная на графике выше, является максимальным значением. При проектировании системы выберите конденсатоотводчик с достаточным запасом прочности (более чем в два раза превышающим обычный уровень).
